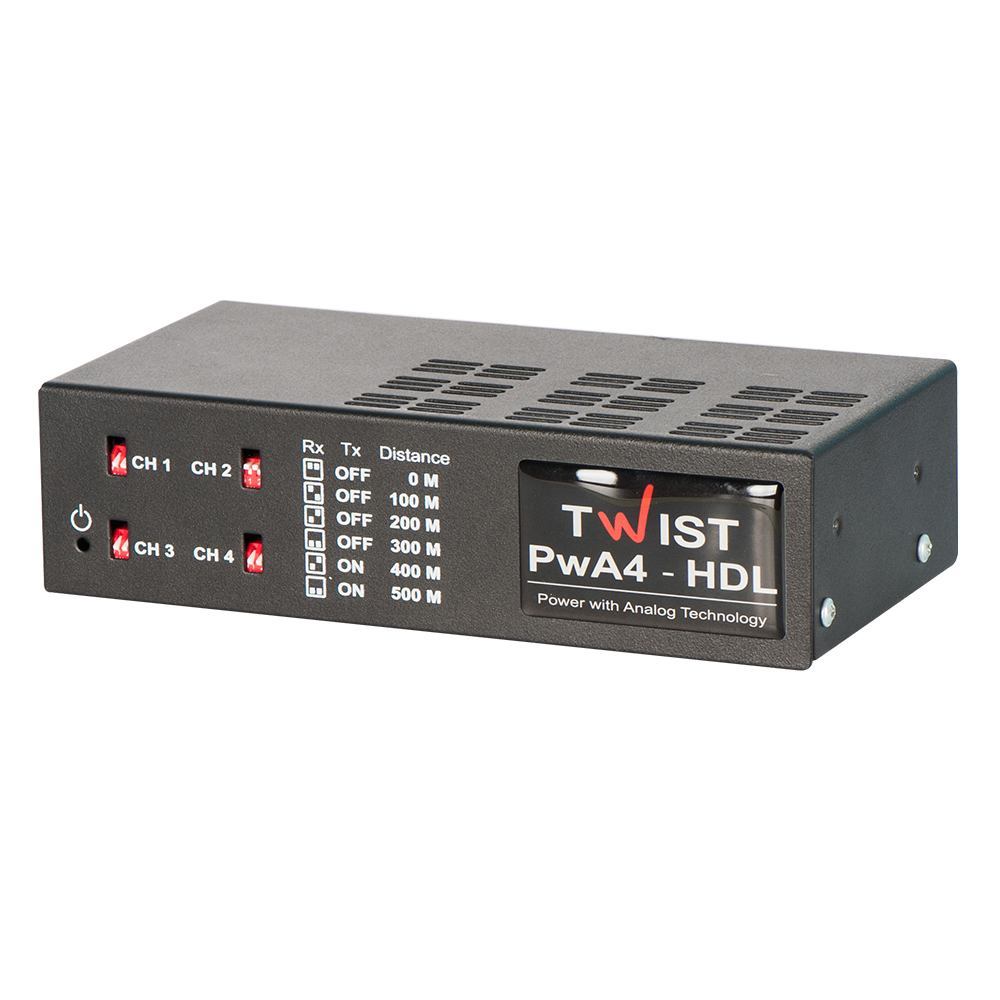

Комплект підсилювачів Twist PwA-4-HDL

Принцип роботи

Активний, 4-х канальний, для форматів D1 960H, TVI, CVI, AHD, передача до 500м, живлення камери до 1А.

Комплект підсилювачів для чотирьохканальної передачі відеосигналу TWIST PwA4-HDL використовує технологію PwA для передачі чотирьох чорно-білих або кольорових композитних відеосигналів формату D1, 960H, HD TVI, HD CVI, AHD і живлення відеокамер по кабелю кручений пари UTP, FTP, SFTP і аналогічним на відстань до 500м. Технологія PwA дозволяє передавати живлення для віддалених відеокамер за вільними крученим парам в одному багатопарному кабелі, поруч з зображенням. Комплект має вбудовану систему захисту з боку лінії зв’язку від наведених напруг, викликаних електромагнітними імпульсами високих енергій.

На відміну від PwA4-HD далі передає живлення (500м для камер зі споживанням до 1А).

Функції та особливості

• Застосовується для передачі відеосигналу в системах відеоспостереження;
• Підтримує роботу з камерами високого дозволу;
• Призначений для передачі композитного відеосигналу формату D1, 960H, HD TVI, HD CVI, AHD;
• Використовується для передачі відеосигналу живлення відеокамер по кабелю кручений пари UTP, FTP, SFTP і аналогічним на відстань до 500 м.

Таблиця сумісності форматів там максимальної дальності передачі сигналу

Характеристики

• Кількість каналів передачі: 4;
• Напруга живлення комплекту: ~ 110-250 В, 50 Гц;
• Максимальна потужність споживання комплекту від мережі ~ 220В, 50 Гц (4 камери 12В/0.7А, дальність 500м): 80Вт
• Номінальна вхідна/вихідна напруга відеосигналу: (1 +/- 10%) У;
• Вхідна/вихідна опір ( кодер/декодер): 75 Ом
• Діапазон робочих частот: 15 Гц – 40 МГц;
• Нерівномірність частотної характеристики: не більше 3 дБ;
• Допустимий імпульсний 10/1000 мкс струм розряду в лінії передачі відеосигналу (кодер/декодер): 57 А;
• Вихідна напруга живлення (камери) постійного струму/струм на виході кодера: (12 +/- 5%) у/0 -0.1 А DC;
• Захист від перевантаження по струму, від перегріву, від перенапруг по входу і в ходу
  – Кодера: коротке заиканіе
  – декодер:> 2А;
• Розміри
  Плата кодера (для установки в гермобокс): 65 x 53 x 34 мм;
  Кодер (бризкозахищене виконання): 96 x 89 x 43 мм;
  Декодер: 210 x 120 x 57 мм/
