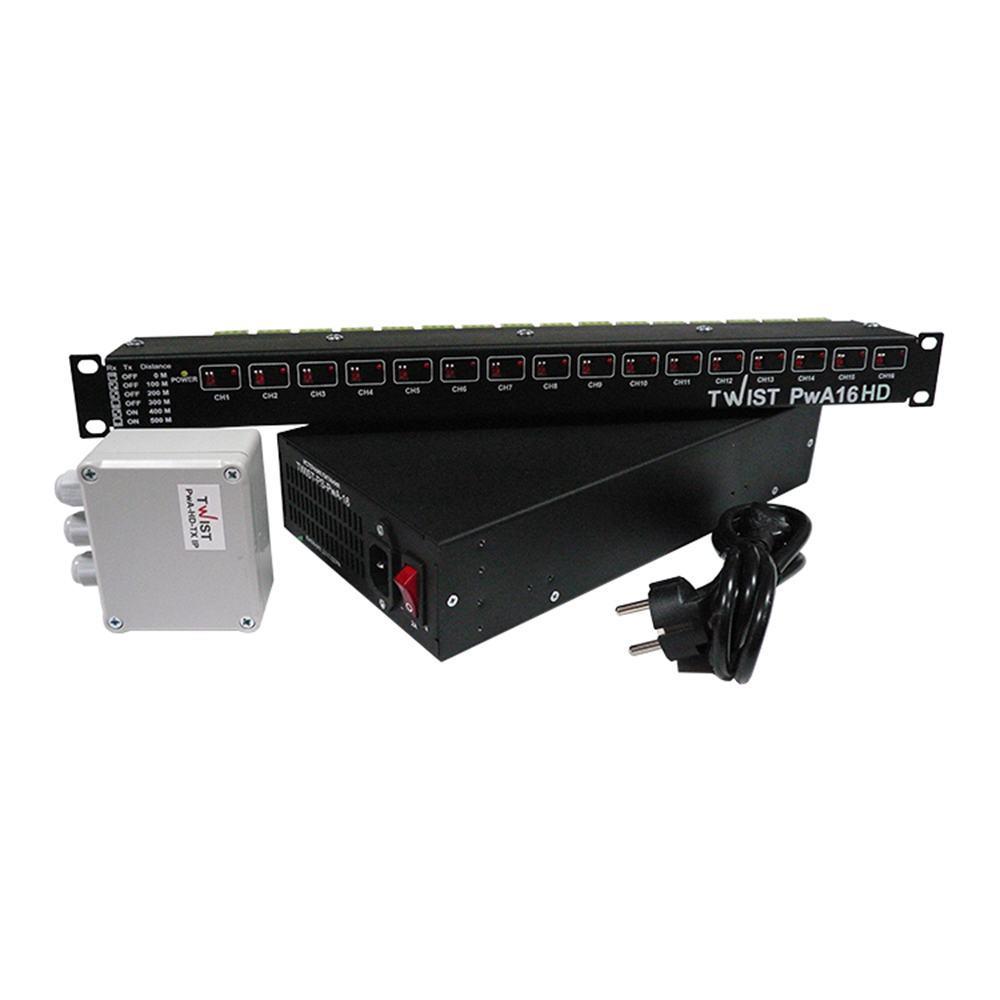

Комплект підсилювачів TWIST-PwA-16-HD Twist 13757

Принцип роботи

Активний, 16 каналів, для форматів D1, 960H, TVI, CVI, AHD, передача по кручений парі до 500 м.

Шестнадцатіканальний комплект підсилювачів для передачі відеосигналу TWIST PwA16 -HD використовує технологію PwA для передачі шістнадцяти чорно-білих або кольорових композитних відеосигналів формату D1, 960H, HD TVI, HD CVI, AHD і живлення відеокамер по кабелю кручений пари UTP, FTP, SFTP і аналогічним на відстань до 500м. Технологія PwA дозволяє передавати живлення для віддалених відеокамер за вільними крученим парам в одному багатопарному кабелі, поруч з зображенням. Комплект має вбудовану систему захисту з боку лінії зв’язку від наведених напруг, викликаних електромагнітними імпульсами високих енергій.

Функції та особливості

• Застосовується для передачі відеосигналу в системах відеоспостереження;
• Підтримує роботу з камерами високого дозволу;
• Призначений для передачі композитного відеосигналу формату D1, 960H, HD TVI, HD CVI, AHD;
• Використовується для передачі відеосигналу і живлення відеокамер по кабелю кручений пари UTP, FTP, SFTP і аналогічним на відстань до 500м.

Характеристики

• Кількість каналів передачі: 16;
• Кількість композитних BNC виходів: 16;
• Напруга живлення комплекту: ~ 180-250 В, 50 Гц;
• Номінальна мощ ність споживання комплекту від мережі ~ 220В, 50 Гц (16 камер 12В/1А, дальність 150м): 400Вт
• Номінальна вхідна/вихідна напруга відеосигналу: 1В;
• Вхідна/вихідна опір ( кодер/декодер): 75 Ом
• Діапазон робочих частот (нерівномірність частотної характеристики 3 дБ UTP CAT5E 305м): 15 Гц – 40 МГц;
• нерівномірність частотної характеристики: не більше 3 дБ;
• Допустимий імпульсний 10/1000 мкс струм розряду в лінії передачі відеосигналу (кодер/декодер): 57 А;
• Вихідна напруга живлення (камери) постійного струму/струм на виході кодера: ( 12 +/- 5%) У/0-0.1 А DC;
• Захист від перевантаження по струму кодера (коротке замикання), від перевантаження по струму декодера (> 11 А), відперегріву (кодер/декодер), від перенапруг по входу (декодер);
• Розміри
  Джерело живлення TWIST-PS-PwA16-HD: 275 x 155 x 56 мм;
  Плата кодера TWIST PwA-HD TX (для установки в гермобокс): 65 x 53 x 34 мм;
  Кодер TWIST PwA-HD TX IP (бризкозахищене виконання): 96 x 89 x 43 мм;
  Декодер TWIST-PwA16 -HD RX: 85 x 480 x 44 мм.
