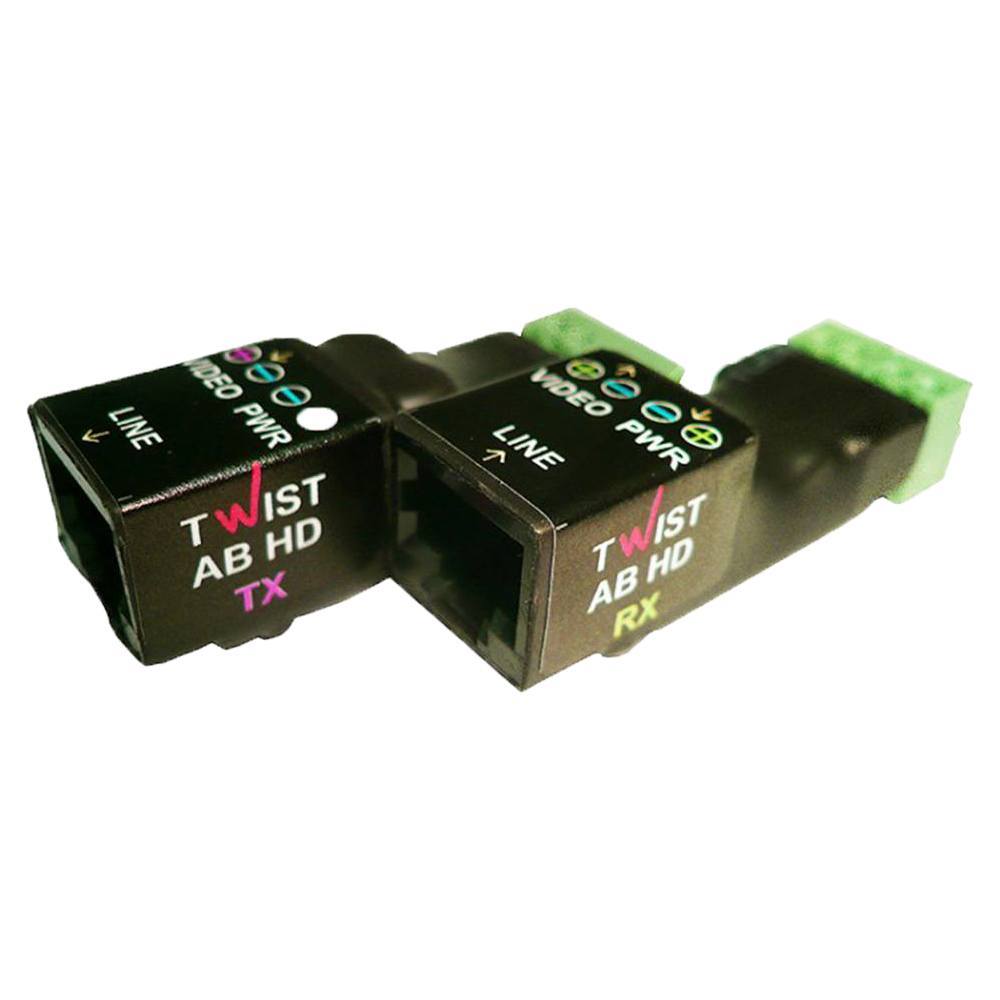

Комплект підсилювачів TWIST-AB HD Twist 14750

Принцип роботи

Комплект підсилювачів TWIST-AB HD використовується для передачі чорно-білих або кольорових відеосигналів форматів D1, 960H, HDTVI, HDCVI, AHD і живлення відеокамер (12 В/до 1 А) по кабелю кручений пари UTP , FTP, SFTP, ТППЕП і аналогічного на відстань до 200 м.

Передавачі і приймачі відеосигналу по кручений парі використовуються для передачі відеоданих на відстані. Зазвичай, для не великих відстаней використовуються пасивні приймачі і передавачі, для великих активні. В активних застосовується схемотехніка спрямована на посилення передачі і прийому сигналу. Передавачі і приймачі часто працюють в парі і можуть комбінуватися залежно від завдань, поставлених перед системою відеоспостереження. Найбільш досконалі пристрої використовують складні алгоритми передачі сигналу, що включають алгоритми помехозащищенности. Завдяки активним приймачів і передавачів також компенсуються перешкоди викликані наведеннями по ланцюгу живлення. При правильному налаштуванні в певних випадках можна отримати дуже високі показники якості сигналу навіть при передачі його на великі відстані.

Функції та особливості

• Підтримує роботу з телекамерами з високою роздільною здатністю;
• Використовується для передачі чорно-білих або кольорових відеосигналів форматів D1, 960H, HDTVI, HDCVI, AHD і живлення відеокамер (12 В/до 1 А) по кабелю кручений пари UTP, FTP, SFTP, ТППЕП і аналогічного на відстань до 200 м.

Характеристики

• Кількість каналів передачі: 1;
• Живлення (напруга/струм споживання) кодер/декодер: 12-14В/30мА/34мА DC;
• Діапазон робочих частот: 15 Гц – 40 МГц ;
• Нерівномірність частотної характеристики (15 Гц – 40 МГц, дальність 100 м, UT P CAT5E): не більше 3 дБ;
• Наявність захисту від перенапруг в лінії відеосигналу;
• Наявність захисту від зворотної полярності (переполюсовкі) живлення;
• Максимальна дальність передачі відеосигналу для кабелю UTP CAT5E 4x2x0.5:
  – В HD форматах TVI/CVI/AHD: 120 м/200 м/250 м
  – Форати D1, 960H: 200 м;
• Розміри (з надітими Клемники під кабель)
  – Кодер TWIST-AB HD TX: 54 x 17 x 18 мм;
  – Декодер TWIST -AB HD RX: 53 x 17 x 18 мм;
• Вага комплекту: 25 г.
