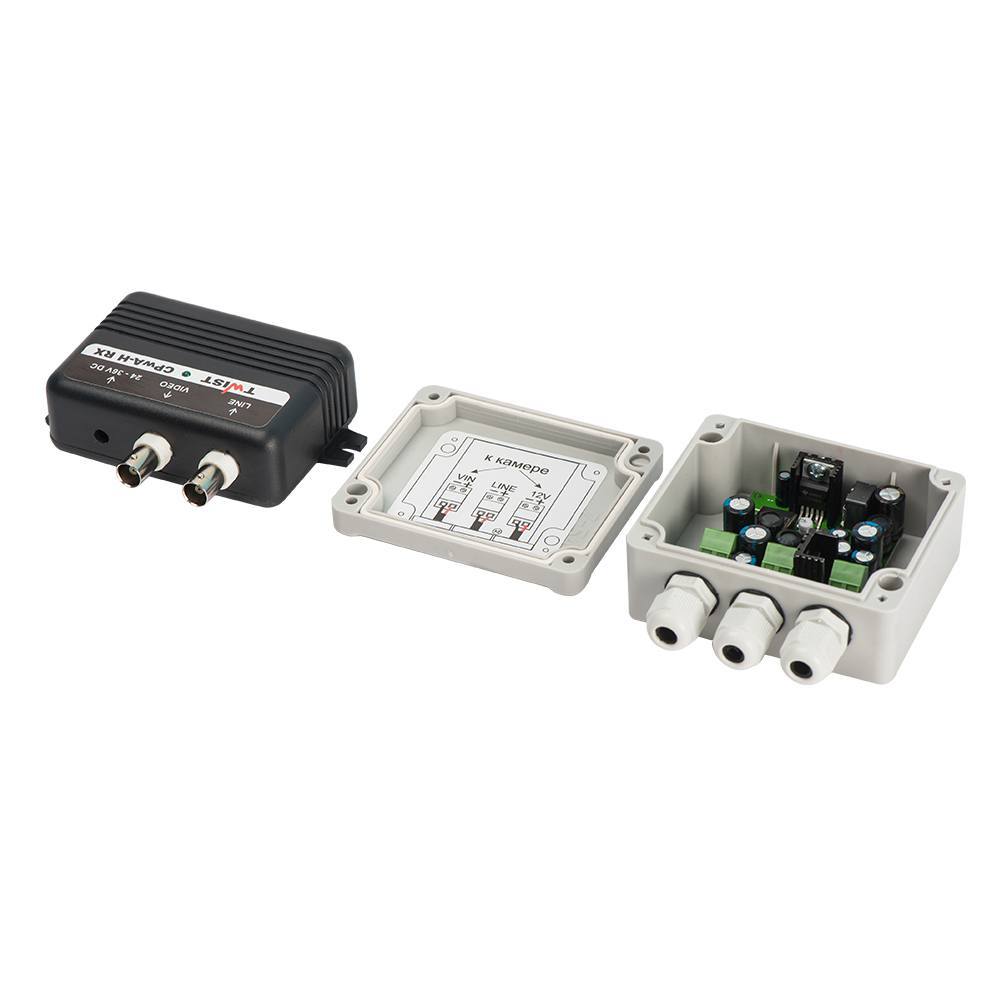

Комплект підсилювачів TWIST CPwA-H Twist 14933

Принцип роботи

Комплекти TWIST CPwA використовують технологію PwA для передачі композитного відеосигналу формату D1, 960H, HD TVI, HD CVI, AHD і живлення відеокамер по коаксіальному кабелю на відстань до 500м. Технологія PwA дозволяє передавати живлення для віддалених відеокамер в одному кабелі та зображенням. Комплект має вбудовану систему захисту з боку лінії зв’язку від перенапруг.

Одноканальний, живлення разом з відео з коаксіалі для камер 12В/0.5А, всі аналогові і HD формати.

Функції та особливості

• Застосовується для передачі відеосигналу в системах відеоспостереження;
• Підтримує роботу з камерами високого дозволу;
• Призначений для передачі композитного відеосигналу формату D1, 960H, HD TVI, HD CVI, AHD;
• Використовується для передачі відеосигналу і живлення відеокамер по коаксіальному кабелю на відстань до 500м.

Характеристики

• Кількість каналів передачі: 1;
• Напруга живлення: 24-36 В DC;
• Споживання комплекту стандартного виконання;
• CPwA-H (режим включення/сталий режим): 1 А/0.02 А *;
• Номінальна вхідна напруга відеосигналу: (1 +/- 10%) У;
• Ослаблення відеосигналу не більше: 1.5 дБ;
• Діапазон робочих частот: 15 Гц – 50 МГц;
• Нерівномірність частотної характеристики: не більше 3 дБ;
• Допустимий імпульсний 10/1000 мкс струм розряду в лінії передачі відеосигналу (кодер/декодер): 57 А;
• Вихідна напруга живлення (камери) постійного струму/струм на виході кодера: (12 +/- 5%) У/0-0.5 А DC;
• Захист від перевантаження по струму
  – кодер: коротке замикання
  – декодер:> 0.5 А;
• Час включення після подачі живлення: не більше 5 с;
• Розміри
  Плата кодера TWIST CPwA TX: 65 x 53 x 25 мм
  Кодер TWIST CPwA TX IP (бризкозахищене виконання IP66): 96 x 89 x 43 мм
  Декодер TWIST CPwA-L RX, CPwA-H RX: 106 x 82 x 33 мм.
