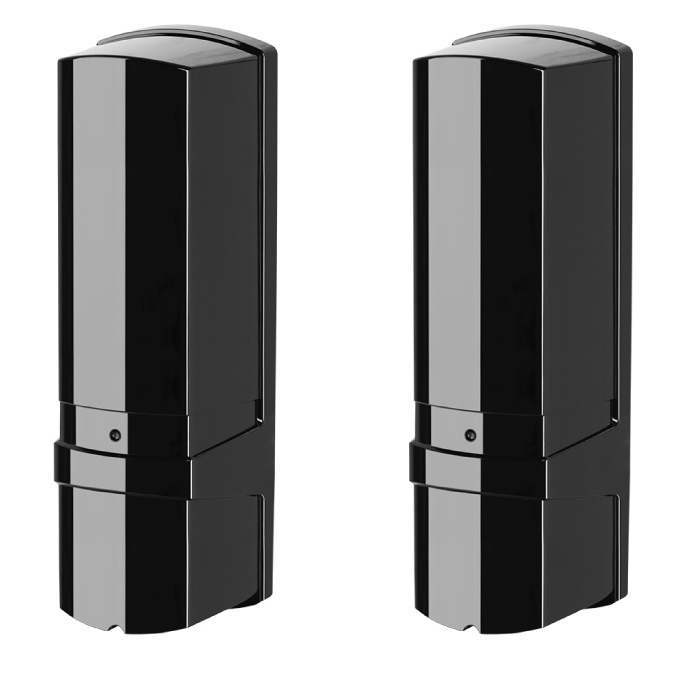

Інфрачервоний бар’єр Tecsar Alert D-73150 Tecsar Alert 6602

Принцип роботи

Інфрачервоний бар'єр складається з двох частин: приймача і передавача інфрачервоного (ІК) сигналу. На території, що охороняється приймач і передавач розташовуються одна напроти одної. Таким чином формується невидимий ІК бар'єр. При перетині людиною такого бар'єру, ІК промені перериваються, після чого бар'єр відправляє сигнал тривоги на центральний блок охоронної сигналізації. Бар'єр використовується для організації охорони периметрів приватних будинків, дач, будівельних майданчиків, територій, що охороняються, проходів, віконних прорізів і т.д.

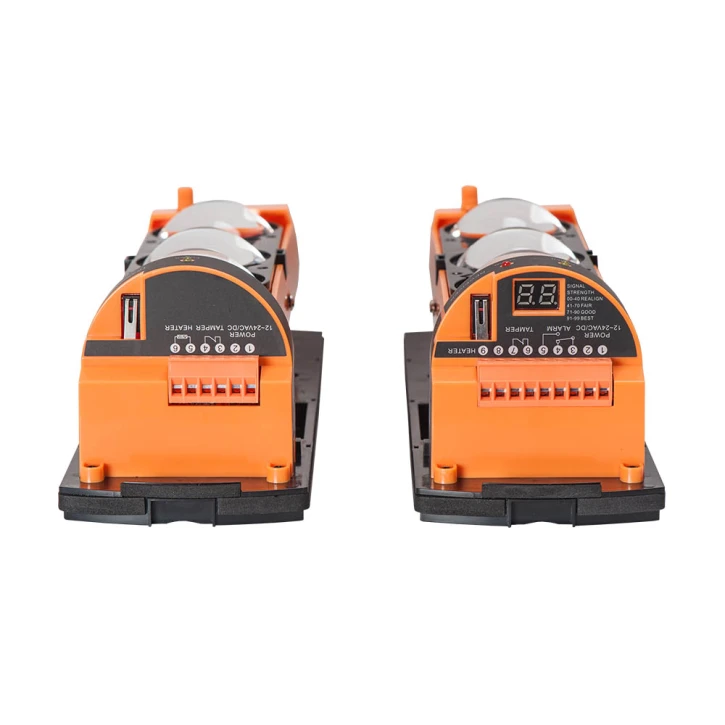

бар'єр має надійну систему закріплення на кронштейн, що складається з 4-х металевих U- образних кріплень. Бар'єр відрізняє дуже гарна якість механізмів, а регулювання променя по координатам X і Y - плавна. Передбачений цифровий індикатор, що допомагає точно налаштувати напрямок ІК променів. Час затримки спрацьовування бар'єру вибирається в 50/100/300/700 мс.

Для роботи в зимових умовах в бар'єр може бути додатково встановлено нагрівач. Нагрівач буде включатися, якщо температура всередині бар'єру падає знизиться до 5 ° С, і буде вимикатися, коли температура досягне 7 ° С. При необхідності також підключається тампер, для сигналізації про розтин бар'єру.

При спрацьовуванні бар'єру (перетині променя), активується релейний вихід пристрою з контактами NC/NO. До них можна підключити будь-яку дротову централь або зовнішнє виконавчий пристрій (потужністю 30В/0,5 А).

Функції та особливості

• Легко встановлюється і налаштовується без спеціальних знань;
• Виконано в пило-влагозащитних антивандальних корпусах з класом захисту IP65 ;
• Не реагує на рясні опади: дощ, сніг, град;
• Відмінно переносить будь-які погодні умови, в тому числі низькі температури українських зим при установці нагрівача;
• Приймач може бути захищений від розтину тампер;

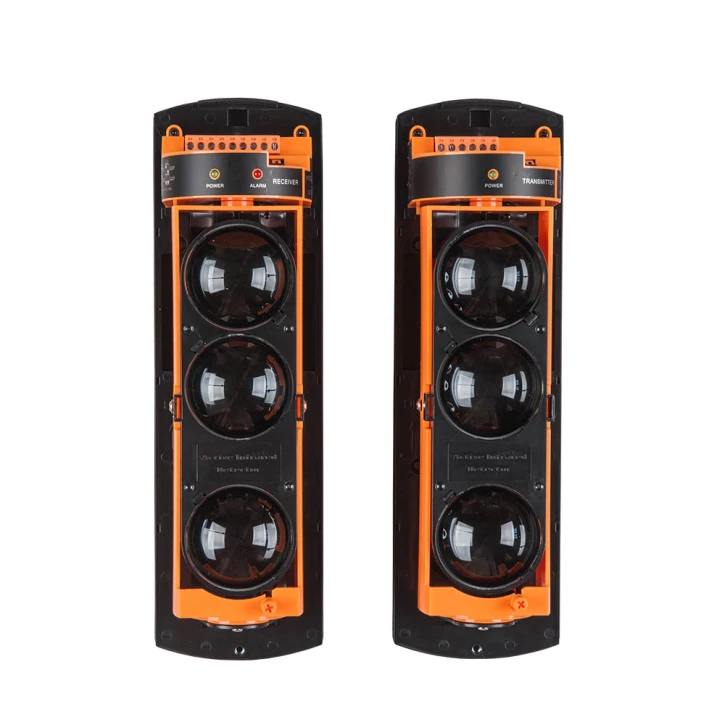

• ІК бар'єр оснащений тремя променями;
• Передбачено до 4-х частот роботи променя, що забезпечує паралельну роботу декількох бар'єрів в умовах прямої видимості без створення взаємних перешкод;
• Висота інфрачервоного бар'єру становить 29 см;
• Кути регулювання положення 180 ° (± 90 °) по горизонталі і 20 ° (± 10 °) по вертикалі;
• Максимальна відстань між приймачем і передавачем становить 150 метрів на вулиці і до 450 м в поммещеніі;
• Завдяки світлодіодним індикації можна легко зрозуміти в якому статусі знаходиться ІК бар'єр;
• Підтримується будь-якими централ ьнимі блоками охоронних сигналізацій, які працюють з NC/NO шлейфами;
• Живлення від мережевого адаптера напругою 12-24 B DC;
• Широкий допустимий діапазон температур навколишнього середовища, від -25 ℃ до + 55 ℃.
