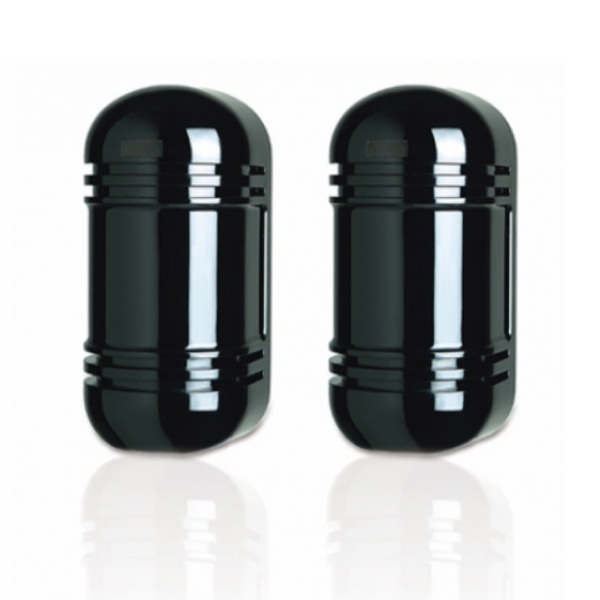

3-променевий ІЧ-бар’єр Hikvision DS-PI-T250

Інфрачервоний бар’єр Hikvision DS-PI-T250 має 3 променя, дальність дії 250 м, дротове підключення, для установки на вулиці. Живлення: DC 10.5 – 28В. Підтримує дротове підключення до охоронних централей, а також бездротове підключення до системи Ajax за допомогою Ajax Transmitter.

Функціональність

ІЧ-бар’єр Hikvision DS-PI-T250 має наступні характеристики:

• 3 інфрачервоних променя;
• дальність ІЧ-променя: 250 м;
• складається з двох частин: передавач (Transmitter) і приймач (Receiver);
• дротове підключення до охоронних централей;
• • стійкіть до роси / морозу;
  • час відгуку: 35 – 700 мс;
  • тривожний вихід: FORM C (НО / НЗ змінюваний), DC 30 В 0.5A макс;
  • вихід тампера: вихідний контакт 1b DC 30В 0.05A макс;
  • установка зовні і всередині приміщень;
  • призначений для роботи в широкому діапазоні температур -25°C … + 55°C;
  • живлення: DC 10.5 – 28В.

  Призначення

  ІЧ-бар’єр призначений для виявлення порушників, які несанкціоновано потрапляють на територію, що охороняється. Підходить для установки на вулиці або всередині приміщень з великою площею, наприклад, складів і виробництв. Пристрій складається з передавача, який направляє інфрачервоні промені світла, і приймача, який ці промені приймає. Якщо хоча б два інфрачервоних променя перекриваються людиною, твариною чи іншим стороннім предметом, бар’єр передає сигнал тривоги на центральний блок охоронної сигналізації.

  Комплектація

  В комплект DS-PI-T250 входить:

  • ІЧ-бар’єр, що складається з передавача і приймача;
  • елементи кріплення;
  • інструкція з експлуатації.

  Інсталяція

  1. Виберіть необхідне місце для установки бар’єру. Це може бути стіна, або стовп.
  2. Переконайтеся, що передатчик знаходиться навпроти приймача, і що діоди приймача і передавача розташовані на одному рівні. Коли діоди на одному рівні, при ввімкненому живленні ІЧ-бар’єр знаходиться в режимі «ОХОРОНА». Якщо ж діоди не розташовані навпроти один одного, бар’єр перейде в режим «ТРИВОГА».
  3. Переконавшись, що приймач і передавач спрямовані правильно, закріпіть обидві частини бар’єру за допомогою шурупів і кріпильних елементів.
  4. Підключіть дроти і подайте живлення на пристрій від зовнішнього джерела живлення.

  Підключення проводиться за допомогою сигнального кабелю або витої пари.
