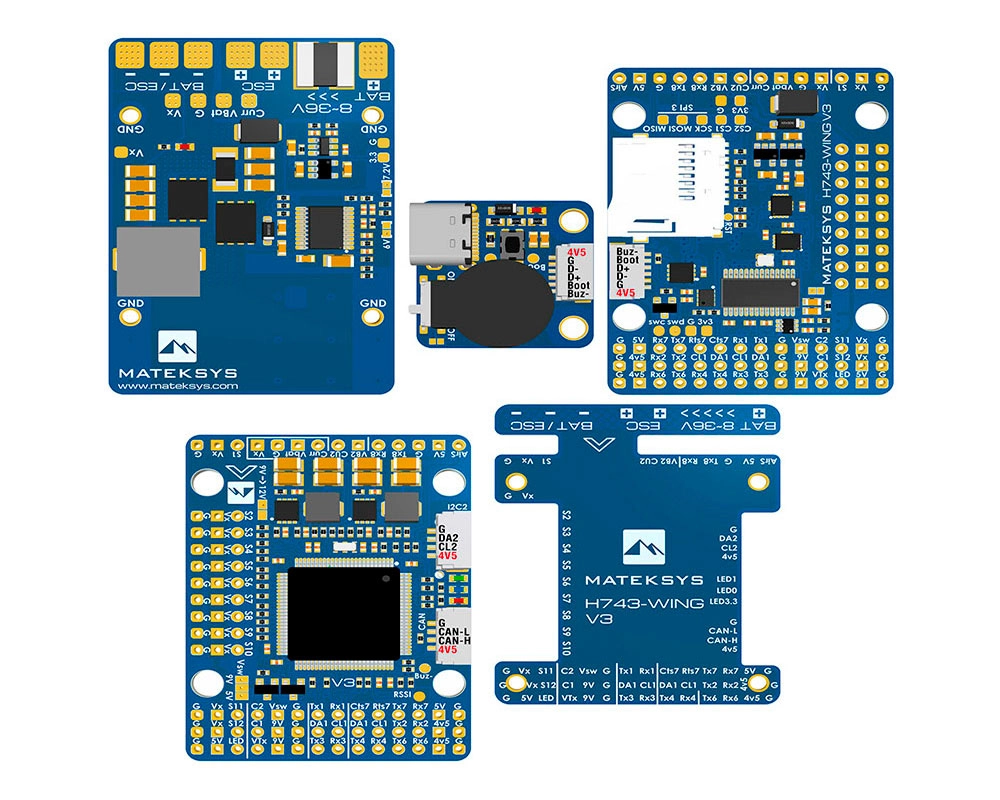

MATEK Mateksys H743-WING V3
Оригінальна ціна: 5 800 ₴.4 999 ₴Поточна ціна: 4 999 ₴.
MatekОригінальна ціна: 5 800 ₴.4 999 ₴Поточна ціна: 4 999 ₴.
До кошика
Загальна інформація
ОНОВІТЬ
- H743-WING-V2 (фіолетова друкована плата) оновлена до V3 (синя друкована плата) з кінця квітня 2022 року.
- IMU ICM42688-P(V3)+ICM42605 замість МПУ6000(В2)+ICM42605
- Ті самі функції, компонування, схема підключення та картографування вводу-виводу.
- Більш детальну інформацію, будь ласка, прочитайте «Поради та примітки».
- 1x H743-WING
- 1 подовжувач USB (тип C)/звуковий сигнал (пасивний зуммер)
- 1 кабель JST-SH-6P довжиною 20 см — JST-SH-6P для USB-подовжувача.
- 2 кабелі JST-GH-4P довжиною 20 см — JST-GH-4P для порту CAN та I2C
- 1x конденсатор Rubycon ZLH 35 В 470 мкФ
- Dupont 2,54 контакту (Плата поставляється без припаяної)
У тому числі
- Монтаж: 30,5 х 30,5 мм, Φ4 мм з втулками Φ3 мм.
- Розміри: 54 х 36 х 13 мм.
- Вага: 30 г з USB-подовжувачем.
Фізичний
- Лінійний регулятор
- Безперервний струм: 200 мА
Вихід BEC 3,3 В
- Призначений для сервоприводів
- Регульована напруга, 5 В за замовчуванням, 6 В або 7,2 В через перемичку.
- Безперервний струм 8 А, піковий 10 А
Вихід BEC Vx
- Призначений для відеопередавача, камери, підвіски тощо.
- Безперервний струм 2 А, піковий 3 А
- Опція 12 В з перемичкою
Вихід BEC 9 В/12 В
- Призначений для контролера польоту, приймача, екранного меню, камери, зуммера, світлодіодної стрічки 2812, зуммера, модуля GPS, AirSpeed.
- Вихід 5,15 +/- 0,1 В постійного струму
- Безперервний струм 2 А, піковий 3 А
Вихід BEC 5 В
- Діапазон вхідної напруги: 8 ~ 36 В (3 ~ 8 з LiPo) із захистом від TVS
- 2x блок живлення ESC
- Датчик струму: 220 А, АЦП 3,3 В (штаб 150 в ІНПЛА, 66,7 А/В в ArduPilot)
- Чутливий резистор: 90 А безперервний, піковий 220 А.
ФДБ
- ArduPilot (ChiBiOS): MATEKH743
- Інвайн: МАТЕЖ743
Прошивка FC
- MCU: STM32H743VIT6, 480 МГц, оперативна пам'ять 1 МБ, 2 МБ Flash
- IMU: MPU6000 (SPI1) та ICM42605 (SPI4)
- Бароко: Infineon DPS310 (I2C2)
- Екранне меню: AT7456E (SPI2)
- Чорний ящик: слот для карт MicroSD (SDIO)
- 7x Uarts (1,2,3,4,7,8) з вбудованою інверсією.
- 13 виходів ШІМ (включаючи колодку «LED»)
- 2x I2C
- 1x CAN
- 6x АЦП (VBAT, струм, RSSI, аналогова швидкість повітря, VB2, CU2)
- 3 світлодіоди для FC STATUS (синій, червоний) та індикатора 3,3 В (червоний)
- 1x розрив SPI3
- Подовжувач USB/звукового сигналу з Type-C (USB2.0)
- Перемикач входів подвійної камери
- 5 В/9 В (12 В) для вимикача живлення камери/VTX
- Високоточний датчик струму (переривчастий 90 А, піковий струм 220 А)
- Датчик напруги акумулятора: 1K: 10K (масштаб 1100 в ІНПЛА, BATT_VOLT_MULT 11,0 в ArduPilot)
- Дільник напруги АЦП ВБ2: 1К:20К
- Дільник напруги АЦП AirSpeed: 20К:20К
- Статична потужність 160 мА при 5 В
Технічні характеристики FC
| Бренд | Matek |
|---|
