Контролер мережевий Dahua DHI-ASC2204C-H Dahua 17220

Принцип роботи

Мережевий контролер Dahua DHI-ASC2204C-H призначений для використання в приміщенні будь-якого призначення. Установка контролера запобігає проникненню небажаних відвідувачів на об'єкти, що охороняються, через чотири проходи. Контролер Dahua DHI-ASC2204C-H підійде для встановлення в житлових комплексах, може використовуватися в офісних чи виробничих приміщеннях, а також на інших об'єктах, які необхідно оснастити пристроями доступу.

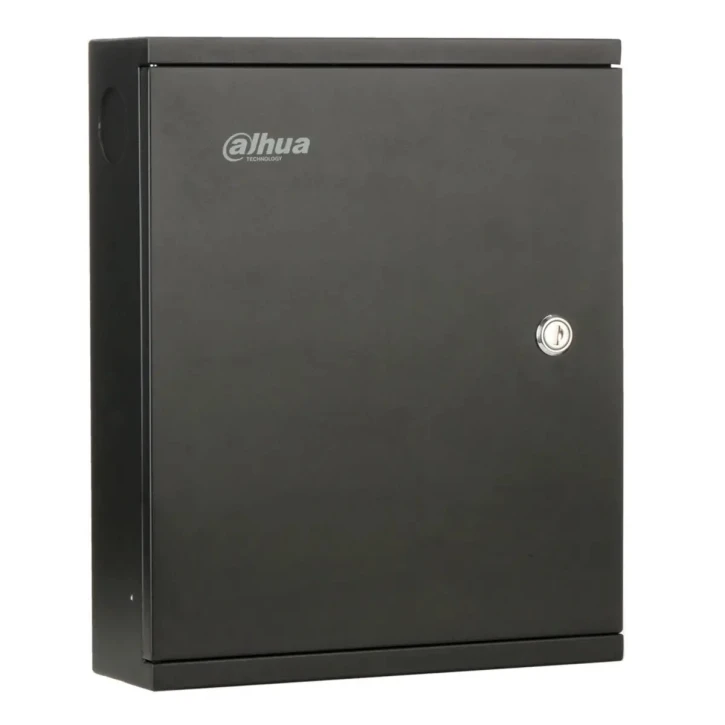

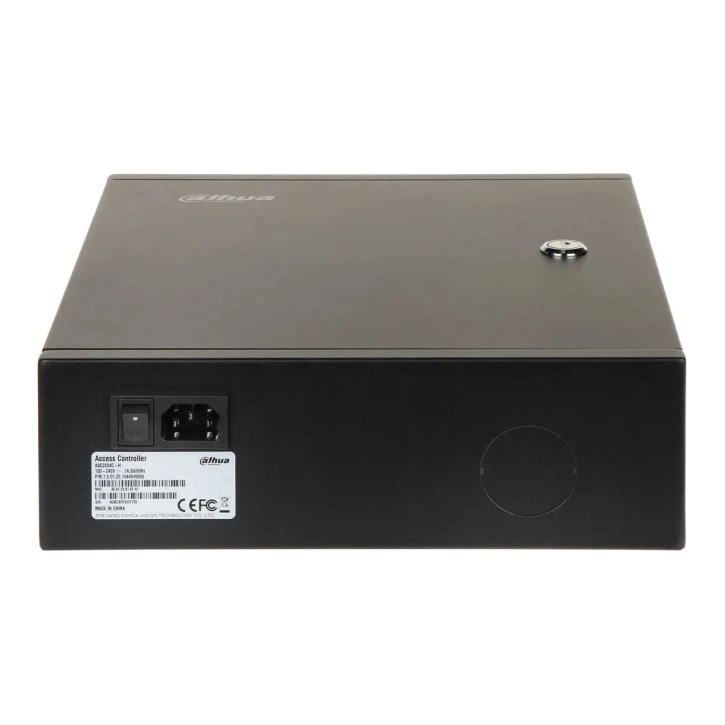

Встановлюється контролер накладним способом на стіну або в подібне місце за допомогою 4 шурупів. Для запобігання небажаному проникненню дверцята боксу оснащені замком. Знизу також є роз'єм для силового кабелю та вимикач електроживлення.

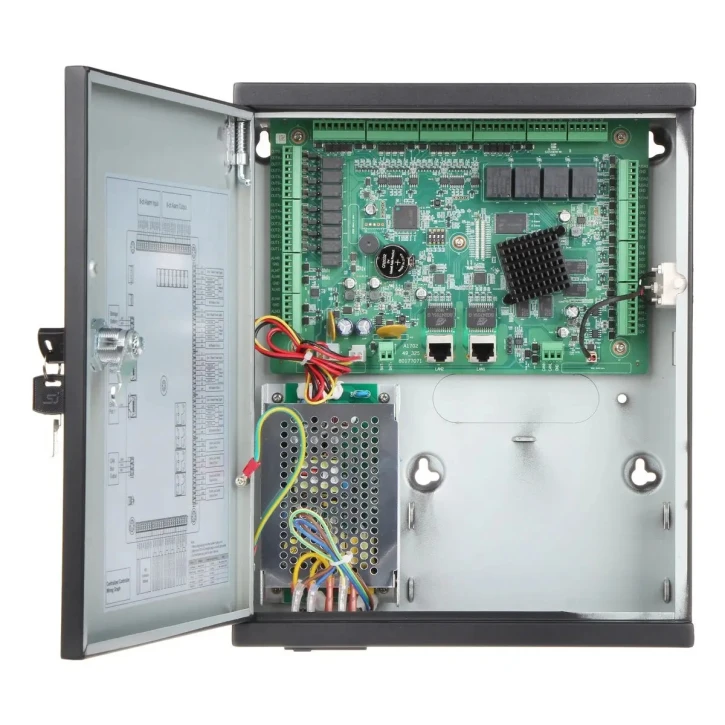

Dahua DHI-ASC2204C-H – це найважливіший елемент у системі контролю керування доступом та обліку робочого часу мережевого функціонування, принцип дії якого полягає у контрольній перевірці для проходження через чотири двері до приміщення до 200000 користувачів. Кількість подій, що запам'ятовуються, в журналі досягає 150000 записів. Контролер виконаний у вигляді модульної плати, яка розташована із блоком живлення у металевому боксі. У боксі передбачено місце для встановлення акумуляторної батареї.

Можливо підключення 4 кнопок виходу або розблокування повороту турнікету, 4 датчиків стану дверей або повороту турнікету на вході та виході, 4 станів замків, а також є 8 тривожних входів.

До контролера приєднуються 4 зчитувачі через інтерфейси Wiegand 26/34 та RS485. Зчитувачі, що підключаються, можуть підтримувати кілька карт, кодові клавіатури, біометричні ідентифікатори і в комбінації. З'єднання з комп'ютером здійснюється через роз'єм RJ45 (10/100M).

Для обліку робочого часу підтримується 128 груп розкладу, 128 груп періоду та 128 груп свят. Крім того, вбудований годинник реального часу (RTC) та підтримується функція DST (перехід на літній час).

Серед додаткових функцій контролера – це віддалене відкриття дверей, багаторазове розблокування карткою, багатодверне блокування або заборона повторного проходу через точку доступу. Режим блокування застосовується при необхідності перекрити доступ до приміщення, наприклад: наприкінці робочого дня або за необхідності. Користувачі поділяються на групи: генеральні, VIP, гість, патруль, чорний список або з примусу.

Тривожна ситуація виникає при перевищенні часу відкриття дверей, несанкціонованому вторгненні, примушенні до відкриття дверей або активації тамперного захисту.

Керує роботою мережевого контролера Dahua DHI-ASC2204C-H двоядерний процесор ARM Cortex A9 з інтегрованою пам'яттю 256 Мб. Пристрій WatchDog дозволяє перевіряти працездатність контролера та своєчасно перезапускає програму керування. Завдяки стандартам Onvif, CGI та SDK, можлива взаємодія зі стороннім обладнанням та програмами.

За допомогою Dahua DHI-ASC2204C-H може бути створена локальна мережа контролерів, де він буде головним пристроєм. Для приєднання каскадом до 16 підлеглих мережевих контролерів (ASC2102B-T) використовується шина CAN, яка відноситься до категорії промислових польових шин. В порівнянні зі звичайною комунікаційною шиною обмін даними по шині CAN відрізняється високою надійністю, оперативністю та гнучкістю. Для налаштування субконтролера може використовуватися WEB-сервіс.

Характеристики:

• Кількість точок проходу: 4
• Два режими роботи: дверний контролер та майстер контролер
• Кількість ключів користувача: 200000
• Кількість подій, що запам'ятовуються: 150000
• Можливість багатодверного блокування та розблокування багато користувачів
• Кількість зчитувачів, що підключаються: 4 (інтерфейси Wiegand 26/34, RS485)
• Інтерфейс мережі: RJ45 (10/100M)
• Мережні протоколи: TCP/IP, UDP, HTTP, HTTPS, DDNS, Register, P2P, NTP, DST
• Кількість мережевих користувачів: 1~999
• RTC
• Функція Watchdog
• Кількість входів: 20 (4 - стан замку, 4 - датчик дверей, 4 - кнопки виходу, 8 - тривожні входи)
• Кількість виходів (реле замку): 4
• Кількість виходів (реле тривоги): 8
• Електроживлення: AC 80~260 В, 50/60 Гц
