Принцип роботи

Керований індустріальний PoE-комутатор HongRui HR600-AFG-84F-SFP призначений для побудови мереж передачі даних середнього і великого масштабу. Завдяки підтримці технології PoE, комутатор є ідеальним рішенням при впровадженні систем IP-відеоспостереження в офісах, приватних будинках, на складах, на промислових підприємствах, в державних установах і ін. Об'єктах, дозволяючи живити встановлюються камери за допомогою того ж кабелю, по якому передається потік даних. Це дозволяє спростити процес інсталяції і заощадити на прокладці кабелів живлення.

Підтримка швидкого інтерфейсу 1000 Мбіт/с дозволяє працювати з камерами дуже високою роздільною здатністю та іншим обладнанням, яке пред'являє високі вимоги до пропускної здатності мережі.

Підключення до комутатора входять в мережу пристроїв здійснюється по кабелю типу "вита пара". Рекомендується використовувати Ethernet кабель категорії 5 і краще.

Комутатор автоматично визначає підтримку PoE-технології і класу підключається, а також швидкість роботи пристрою по мережі. Комутатор має можливість набирати за допомогою потоком (Flow Control). Вона потрібна для регулювання передачі сигналів в залежності від пропускної здатності і навантаження мережевого порту. Велика концентрація трафіку на мережевому порту може викликати падіння його пропускної здатності і перевантаження буферної пам'яті, через що відбувається відкидання пакетів і втрата мережевих кадрів. Щоб цього не відбувалося, комутатор використовує управління потоком (Flow Control) згідно зі стандартом IEEE802.3x в дуплексному режимі (full duplex) і управління потоком методом зворотного тиску (Back pressure) в напівдуплексному режимі (half duplex). Управління потоком в дуплексному режимі має на увазі відправку сигналу паузи на передавальний порт, що дозволяє призупинити передачу при занадто великому навантаженні на приймаючий порт (при переповненіеніі буфера на приймаючому порту). У напівдуплексному режимі здійснюється відправка на передавальний порт сигналу колізії (імітація стану колізії), через що передає порт на деякий час припиняє передачу, що розвантажує приймає порт.

Підтримка стандартів РОЕ IEEE802.3at (30Вт на порт) і IEEE802.3af (15.4Вт на порт) дає можливість підключати до комутаторів камери з потужною далекобійної підсвічуванням або керовані камери, які вимагають посиленого живлення. При цьому комутаторами здійснюється автоматичне виділення необхідного пристрою (камері) РОЕ-бюджету. Автоматично визначається і швидкість підключення, а також терморегулятори мережевого кабелю MDI/MDIX.

Комутатор призначений для мереж середнього та великого масштабу, які потребують надійному і швидкісному вирішенні з автоматизованими функціями, впровадження якого не займе багато часу і не вимагає значних капіталовкладень.

Комутатор обладнаний 4-ма портами SFP 10/100/1000 Мбіт для підключення оптоволоконного кабелю. Оптоволоконна лінія зв'язку мають масу переваг: висока швидкість і дальність передачі даних, відсутність впливу електромагнітних завад на кабельну інфраструктуру, тривалий термін експлуатації, оскільки оптоволокно не подається корозії, на відміну від металу.

Можливість управління комутатором дає цілий ряд важливих переваг при розгортанні і експлуатації мережі. В першу чергу це простий розподіл локальної мережі на окремі сегменти з використанням VLAN і ін. Корисні функції, які дозволяють позбутися від великої кількості небажаного трафіку і знизити навантаження на мережу передачі даних, а а також підвищити безпеку, обмежуючи доступ сторонніх пристроїв до певних подсетям.

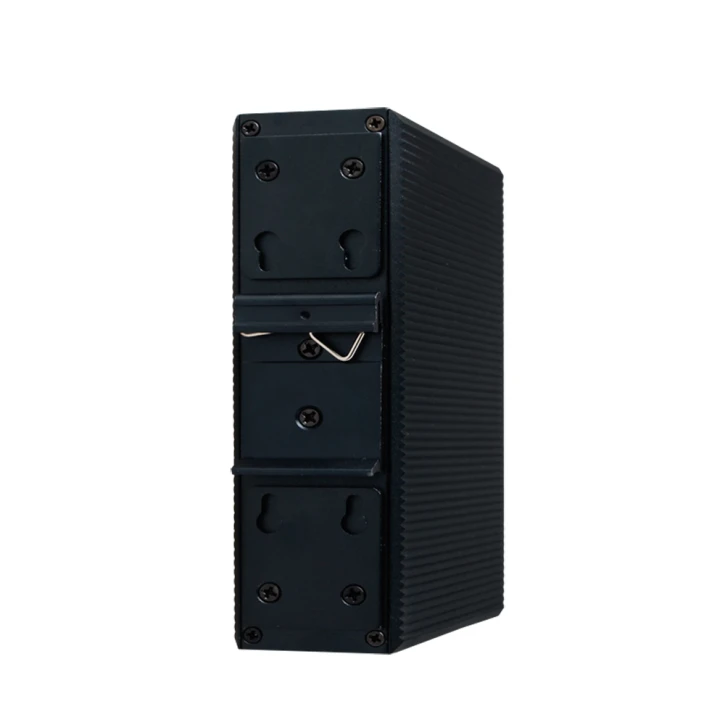

Керований комутатор має низку важливих саме для індустріального застосування переваг: має клас захисту корпусу від проникнення пилу і влаги IP40, може встановлюватися на рейку DIN, а також здатний працювати в дуже широкому діапазоні температур, від -40 ° С до + 85 ° С. Даний комутатор ставляться до рівня L2, підтримує управління через WEB, Telnet і CLI, дозволяє управляти політикою безпеки, пріоритетом QoS, підтримує 802.1Q VLAN, віддзеркалення і ізоляцію портів, дозволяє відстежувати DHCP, LLDP і IGMP, дає можливість захищати джерело IP, робити перевірку ARP і ACL, має можливості протидії одно- і многоадресной розсилці невідомого походження або розсилці типу «мережевий шторм», а також забезпечує розширене управління живленням рівня PoE + для підключаються мережних пристроїв.

Основні характеристики

• 12 портів Ethernet
• 8 портів з підтримкою Рое живлення Gigabit Ethernet (10/100/1000 Мбіт/с)
• 4 оптичних SFP порту Gigabit Ethernet (1000 Мбіт/с)
• 1 Console порт
• Підтримує стандарт PoE IEEE 802.3af/at
• Максимальна потужність PoE - 15,4 Вт або 30 Вт на один порт
• Сумарний бюджет Рое - 150 Вт для всіх портів
• Автоматично визначає PoE-клас живиться пристрої і швидкість підключення до мережі
• Довжина кабелю до підключається мережевого обладнання - до 100 м
• Підтримка управління потоком IEEE 802.3x для повнодуплексного го режиму і управління потоком методом зворотного тиску (Back pressure) для полудуплексного режиму
• Рекомендований для створення швидкісних мереж для малого, середнього і великого бізнесу
• Функції управління
• Проста настройка через веб-інтерфейс в браузері, з використанням консолі Telnet, SSH або SNMP V1/V2/V3
• Буферна пам'ять 4 МБ
• Кількість запам'ятовуються МАС адрес - 8 тис
• Сумарна пропускна здатність 24 Гбіт/с
• Підтримка до 4096 VLAN і стандарту 802.1Q
• Агрегація портів
• Захист від утворення петель
• возможнос ь ізоляції портів
• Управління обмеженням швидкості на портах
• Управління багатоадресними розсилками, включаючи IGMP1/2/3, MLD1/2, підтримка реєстрації GMRP,менеджмент розсилок включаючи VLAN
• Відстеження DHCP (DHCP snooping) для підвищення безпеки
• Придушення мережевих штормів з використанням алгоритмів регулювання смуги пропускання і фільтрації
• Управління пріоритетом обслуговування (QOS)
• Зручне управління з використанням веб-інтерфейсу, консолі
• управління безпекою призначених для користувача портів на основі списку управління доступом (ACL) для IP і MAC-адрес
• Протидія DOS атак
• Підтримка протоколу LLDP
• Реалізовано алгоритм оптимізації енергоспоживання я
• Металевий захищений корпус
• Грозозащита портів - до 6 кВт
• Можливість настінного монтажу
• Діапазон робочих температур від - 40 ° C до + 75 ° C
