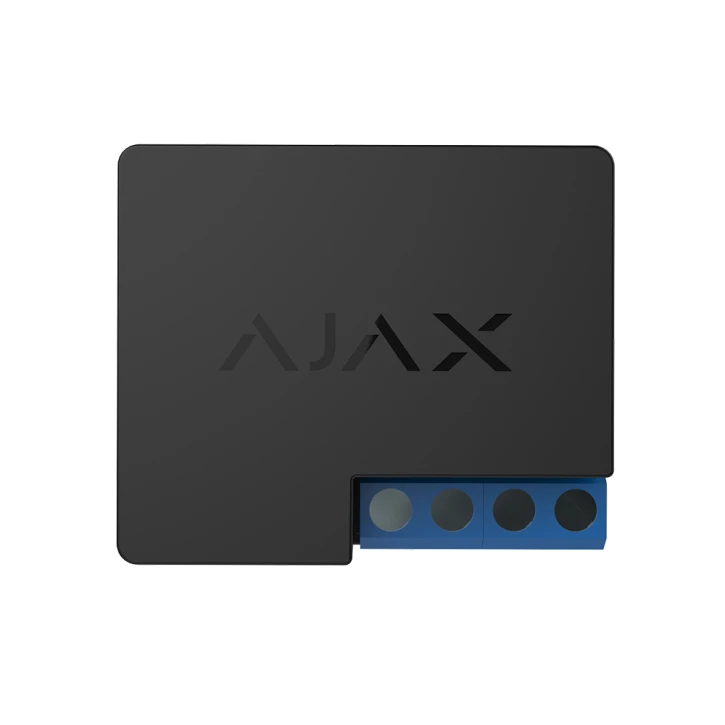

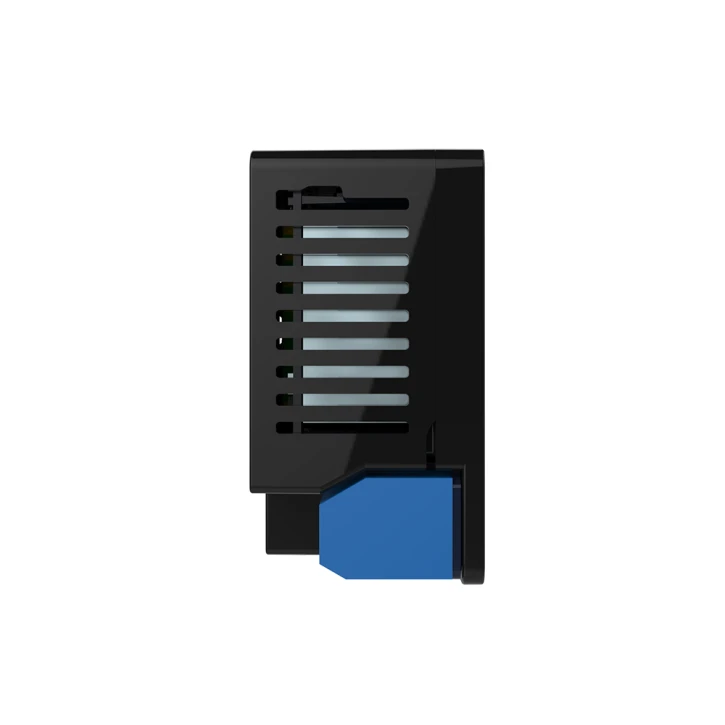

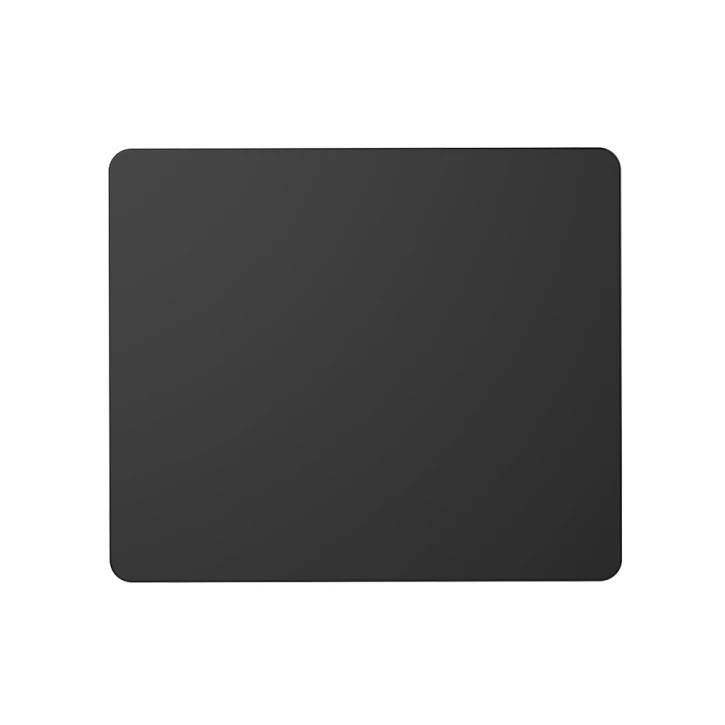

Бездротове реле з сухим контактом Ajax Relay для управління приладами

Ajax Relay — бездротове реле з безпотенційним «сухим контактом», призначене для ввімкнення та вимкнення приладів або пристроїв із живленням від джерела 7–24 V DC. Також у реле передбачено функцію імпульсного керування обладнанням. До системи безпеки Ajax підключається по захищеному протоколу Jeweller, дальність зв’язку — до 1000 м, якщо відсутні перешкоди. Контакти вбудованого реле гальванічно не поєднані з пристроєм. Тому їх можна підключати до вхідних ланцюгів керування різноманітною технікою, імітуючи кнопку, тумблер тощо. Щоб запрограмувати дії пристроїв автоматизації (Relay, WallSwitch або Socket) у відповідь на тривогу, натискання Button або за розкладом, використовуйте сценарії. Створити сценарій можна дистанційно в застосунку Ajax.

Функціональні можливості Ajax Relay

Варіативність налаштування і мале енергоспоживання роблять Relay універсальним засобом керування технікою. Сухий контакт гальванічно не пов’язаний з ланцюгом живлення пристрою — можна використовувати в низьковольтних і високовольтних мережах. Є бістабільний та імпульсний режими. Реле легко живити від блоку живлення в парі з резервним акумулятором.

• Імпульс 0,5–255 секунд
• Живлення від 7–24 В DC
• Сухий контакт

Підключення і налаштування реле здійснюється за допомогою мобільного застосунку Ajax Security System. Контакти вбудованого реле гальванічно не поєднані з пристроєм. Тому їх можна підключати до вхідних ланцюгів керування різноманітною технікою, імітуючи кнопку, тумблер тощо. Реле можна використовувати, щоб живити різноманітні навантаження (сирени, клапани перекриття води, електромагнітні замки). Мініатюрний корпус пристрою дозволяє встановити його у з’єднувальну коробку, електричний щит, вбудувати в корпус комутаційних апаратів. Реле пристрою замикає та розмикає контакти за командою із застосунку Ajax Systems Security. Також реалізована можливість автоматичного увімкнення/вимкнення Relay у відповідь на встановлення чи зняття системи з-під охорони. Режим роботи Relay:

• Бістабільний — реле працює в режимі вимикача, замикаючи/розмикаючи контакти.
• Імпульсний — реле замикає/розмикає контакти на встановлений час.

Характеристики Ajax Relay

• радіопротокол Jeweller;
• дальність зв’язку з централлю – до 1000 м на відкритому просторі;
• двосторонній зв’язок між пристроями;
• робочі частоти – 868,0-868,6 МГц;
• виконавчий елемент: електромагнітне реле;
• строк служби реле: 200 000 вмикань;
• живлення: 7-24 В DC;
• захист щодо напруги: макс. — 36.5 В, мін. — 6.5 В;
• максимальний струм навантаження: 5 A за 36 В DC, 13 A за 230 В AC;
• захист щодо максимального струму: немає;
• захист щодо максимальної температури: є, 65°C у місці встановленні;
• функція лічильника електроенергії: немає;
• контроль параметрів енергоспоживання: напруга;
• антисаботаж: захист від підміни, повідомлення про глушіння;
• саморегульована потужність радіосигналу – до 25 мВт;
• блочне шифрування, засноване на алгоритмі AES;
• період опитування датчика – 12-300 секунд;
• віддалена настройка і тестування;
• вбудований температурний сенсор;
• сертифікація: відповідає вимогам технічного регламенту радіообладнання;
• клас захисту корпусу: IP20;
• діапазон робочих температур від 0°С до 64°С;
• розмір: 39 х 33 х 18 мм;
• вага: 32 г.

Встановлення та налаштування Ajax Relay

Пристрій додається в систему шляхом зчитування QR-коду, зазначеного на корпусі. Підключення та управління здійснюється за допомогою мобільного додатку Ajax Security System, що встановлюється на смартфон.

Комплектація Ajax Relay

У комплект Ajax Relay входить:

• Relay;
• монтажний комплект;
• інструкція.
