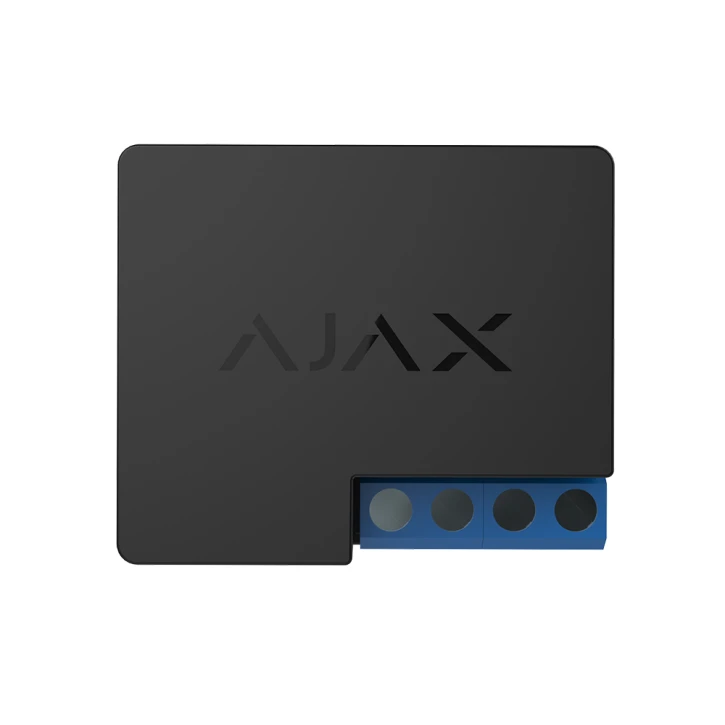

Контролер Ajax WallSwitch для управління приладами

Контролер для дистанційного керування побутовими приладами Ajax WallSwitch дозволяє віддалено включати і вимикати побутові прилади потужністю не більше 3 кВт. Його використання дає можливість побачити повну картину споживання електроенергії всіма підключеними приладами за допомогою мобільного додатку або веб-браузера. Корпус вимикача спроектований для установки в стандартний європейський підрозетник. Вимикач працює в складі системи Ajax.

Особливості:

• Встановлюється в підрозетник;
• Дозволяє включати і вимикати прилади, підключені через Ajax WallSwitch віддалено за допомогою мобільного додатку iOS / Android або браузера;
• Тримає зв'язок з Ajax Hub на відстані до 1000 метрів (за умови прямої видимості);
• Доступ до калькуляції енергоспоживання через застосування iOS/Android і браузер;
• Оснащений виносною антеною для поліпшення прийому;
• Діапазон допустимих напружень: 1 10-230В AC ± 10% 50/60Гц;
• Зберігає налаштування після перебоїв в живленні;
• Захист від перепадів напруги і перегріву.

Функції:

• Облік статистики енергоспоживання підключаються приладів;
• Відображення інформації про поточну споживаної потужності, поточному струмі і напруга в мережі;
• Захист від перевищення допустимого струму;
• Захист від занадто високого і дуже низької напруги;
• Відправка на централь сигналу тривоги при зникнення напруги в мережі 220В;
• Відображення інформації про температуру пристрою;
• Захист від перевищення допустимої температури;
• Можливість автоматичного включення, якщо характеристики, які викликали спрацьовування захисту, прийшли в норму.

Ajax WallSwitch — пристрій, який поєднує бездротове реле увімкнення/вимкнення електроприладів та лічильник енергоспоживання. Мініатюрний корпус пристрою адаптований для встановлення в підрозетник європейського зразка. WallSwitch працює тільки із системою безпеки Ajax (використання в сторонніх системах не передбачене), під’єднується до хаба через захищений протокол Jeweller. Дальність зв’язку – до 1 000 метрів за відсутності перешкод. Щоб запрограмувати дії пристроїв автоматизації (Relay, WallSwitch або Socket) у відповідь на тривогу, натискання Button або за розкладом, використовуйте сценарії. Створити сценарій можна дистанційно в застосунку Ajax.

Функціональні можливості Ajax WallSwitch

Пристрій підключається безпосередньо до мережі 110 В / 230 В і замикає–розмикає коло за командою. Реле витримує навантаження до 3 кВт, цього вистачає для підключення навіть ненажерливого приладу. Можливо, про таку особливість приладу стане відомо саме завдяки WallSwitch — пристрій показує енергоспоживання в застосунку Ajax.

• Захищає прилади від перевищення струму і стрибків напруги
• Працює в бістабільному або імпульсному режимі
• Дозволяє контролювати витрату електроенергії

Вхідні клеми WallSwitch підключаються до електромережі, а вихідні — до розетки чи електроприбору, електросистеми приміщення. WallSwitch замикає/розмикає електричний ланцюг, керуючи подачею живлення закомандою користувача охоронної системи через застосунок Ajax. Змінити стан контактів WallSwitch можна також вручну — затиснувши функціональну кнопку на 2 секунди. Для автоматичної реакції WallSwitch на тривогу або за розкладом можна налаштувати сценарій. WallSwitch оснащений системою захисту від стрибків напруги за межі діапазону 184В – 253В або перевищення сили струму 13А. В такому випадку електроживлення переривається, відновлюючись в момент нормалізації значень напруги та струму. Максимальне резистивне навантаження на реле – 3 кВт. Через застосунок можна переглянути потужність споживання електроприладів, які підключені через WallSwitch. Є лічильник кількості спожитої енергії. WallSwitch з прошивкою версії 5.54.1.0 і вище може працювати в імпульсному або бістабільному режимі. Також з цієї версії прошивки можна вибрати стан контакту реле:

• Нормально замкнений — контакти розмикаються при активації реле, і замкнені коли реле неактивно.
• Нормально розімкнений — контакти замикаються при активації реле, і розімкнуті, коли реле неактивно.

WallSwitch з прошивкою нижче ніж 5.54.1.0 працює тільки в бістабільному режимі з нормально розімкненим контактом.

Характеристики Ajax WallSwitch

• радіопротокол Jeweller;
• дальність зв’язку з централлю – до 1000 м на відкритому просторі;
• двосторонній зв’язок між пристроями;
• робочі частоти – 868,0-868,6 МГц;
• виконавчий елемент: реле;
• строк служби реле: 200 000 вмикань;
• живлення: 110−230 В ± 10%, 50/60 Гц;
• захист щодо напруги: для мережі 230 В: макс. — 264 В, мін. — 161 В, для мережі 110 В: макс. — 126 В, мін. — 77 В;
• максимальний струм навантаження: 13 А;
• захист щодо максимального струму: є, 13 А;
• захист щодо максимальної температури: є, 65°C у підрозетнику;
• допустима потужність: резистивне навантаження при 230 В — до 3 кВт, резистивне навантаження при 110 В — до 1,5 кВт;
• функція лічильника електроенергії: є;
• контроль параметрів енергоспоживання: струм, напруга, споживана потужність;
• антисаботаж: захист від підміни, повідомлення про глушіння;
• саморегульована потужність радіосигналу – до 25 мВт;
• блочне шифрування, засноване на алгоритмі AES;
• період опитування датчика – 12-300 секунд;
• віддалена настройка і тестування;
• вбудований температурний сенсор;
• сертифікація: відповідає вимогам технічного регламенту радіообладнання;
• клас захисту корпусу: IP20;
• діапазон робочих температур від 0°С до 64°С;
• розмір: 39 х 33 х 18 мм;
• вага: 30 г.

Встановлення та налаштування Ajax WallSwitch

Пристрій додається в систему шляхом зчитування QR-коду, зазначеного на корпусі. Підключення та управління здійснюється за допомогою мобільного додатку Ajax Security System, що встановлюється на смартфон.

Комплектація Ajax WallSwitch

У комплект Ajax WallSwitch входить:

• WallSwitch;
• монтажний комплект;
• інструкція.
