Радіо комплект Elmes U2-HS Elmes 3373

Принцип роботи

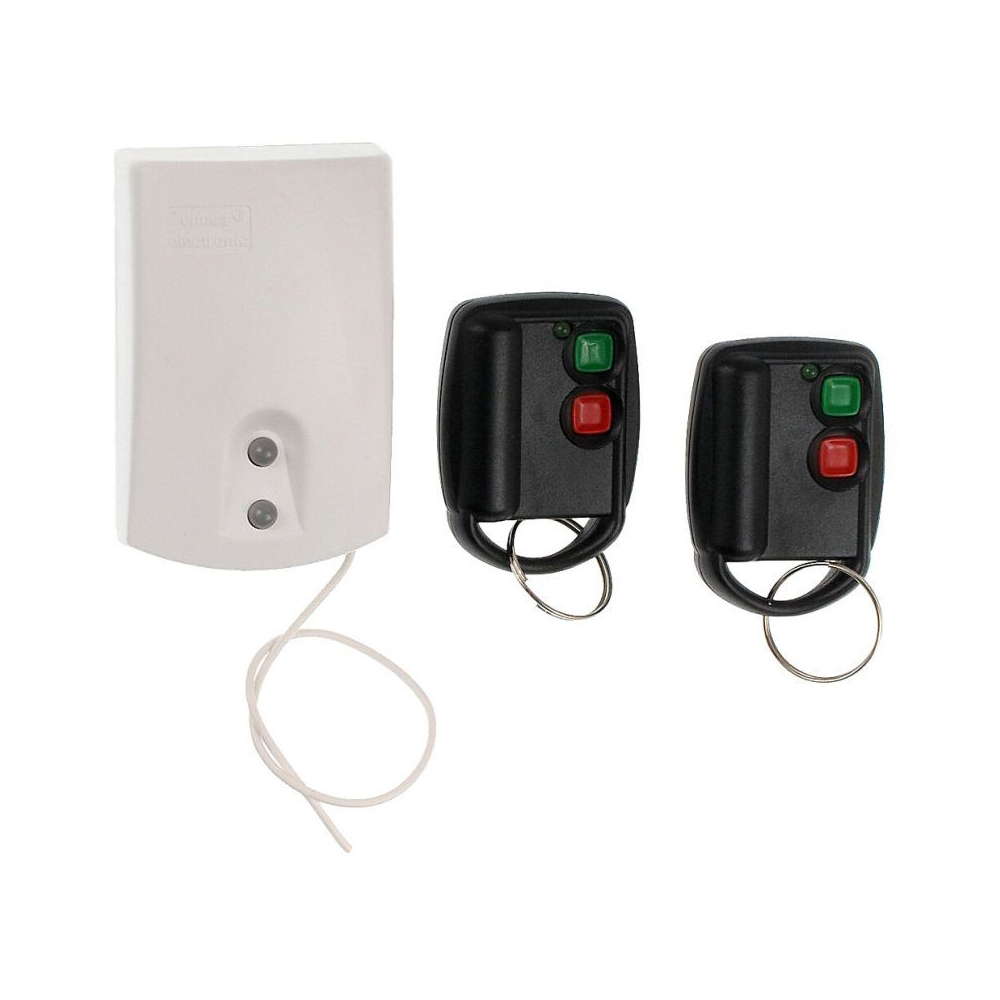

Elmes U2-HS - радіокомплект для систем охоронної сигналізації, включає в себе: приймач U2-HR і два брелока-передавача з двома кнопками DWB-100HT.

Набір дозволяє постановити/зняти об'єкт з охорони, запустити затримку часу, контроль доступу і т. д. Крім того, може виступати тривожною кнопкою. Використовується в офісах, котеджах, заміських будинках, квартирах, складах, торгових залах та інше.

Приймач U2-HR приймає закодовані сигнали відправлені брелоками-передавачами, збільшує радіус дії і підвищує стійкість системи. Підтримка високозащіщённого алгоритму кодування з динамічним кодом KEELOQ®, дозволяє йому відстежує зміни коду і відповідати на отримання сигналів тільки з новими кодами. Код, який одного разу вже вважався не буде прийнятий повторно. Ємність пам'яті приймача розрахована на одночасну роботу з 104 брелоками (20 передавачів в одному з оперативних режимів). Також девайс оснащений програмованим ізольованим релейним виходом з НЗ/АЛЕ клемами, сигнальним виходом S для підключення сирени і клемами для проводового підключення додаткових пристроїв.

В залежності від поставлених завдань U2-HR може працювати в декількох оперативних режимах, обираних перемикачами і релейним виходом. Релейний вихід може використовуватися для режиму перемикання приймача (включення/вимикання) або режиму затримки часу. Сигнальний вихід S при спрацьовуванні реле посилає два короткочасних імпульсу. Якщо релейні виходи запрограмовані як тригери, вихід S видає один імпульс на скидання.

У свою чергу різні комбінації натискань брелоків-передавачів задають режими роботи приймача наступним чином:

• одна будь-яка кнопка передавача управляє виходом 1 приймача, а друга кнопка виходом 2;
• будь-яка кнопка багатокнопковий передавача управляє виходом 1 приймача, будь-яка інша кнопка - виходом 2;
• прокнопки одного передавача управляють одним релейним виходом приймача: перша включає, друга вимикає;
• одна кнопка передавача одночасно керує двома виходами приймача, наприклад, управління двома пристроями з гальванічною розв'язкою.

Двоколірний світлодіод приймача повідомить про статус пристрою і режимі програмування (червоний - приймач включений, але релейний вихід не активний; зелений - приймач включений і релейний вихід активний).

Функції та особливості

• Радіокомплект для систем охоронної сигналізації, що дозволяє ухвалити/зняти об'єкт з охорони, запустити затримку часу, контроль доступу;
• Включає в себе: високочутливий супергетеродинний приймач U2-HR і два брелока-передавача з двома кнопками DWB-100HT;
• Ємність пам'яті приймача: до 104 передавачів;
• Високозахищений алгоритм кодування сигналу KEELOQ®;
• Один гальванически ізольований релейний вихід з НЗ/АЛЕ клемами і сигнальний вихід S;
• Двобарвна індикація сост оянія релейних виходів;
• Робота в кількох оперативних режимах, які обирають перемикачами і релейним виходом;
• Завдання часу утримання реле від 0,25 сек до 4 год;
• брелоки виконані в ергономічному дизайні з якісного чорного ABS пластику із зеленою кнопкою; зручно розташовуються в руці і займають небагато місця на зв'язці ключів;
• Робота на частоті 433 МГц, частота загальнодоступна і не вимагає сертифікації;
• Відстань роботи між брелоком і приймачем становить до 150 м при прямої видимості;
• Живлення: брелок-передавача - 12 В DC (батарейка A23); приймача - 11 - 17 В DC, 50 мА;
• тамперний захист від злому.
