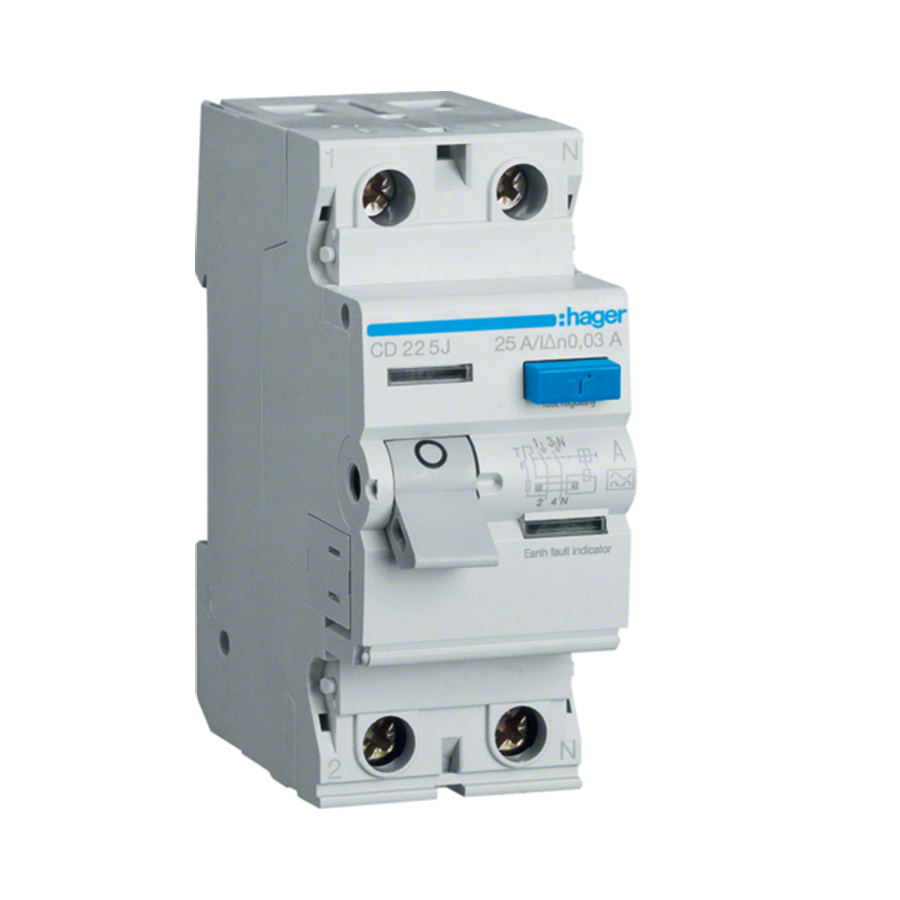

ПЗВ 2P 25A 30mA A Hager CD225J Hager 12006-1

Принцип роботи

Двухполюсное диференціальне реле Hager – пристрій захищає від ураження електричним струмом при непрямих або прямих дотиках до струмоведучих частин, а також до частин, які можуть опинитися під напругою в результаті пошкодження ізоляції. Також подібні пристрої захищають обладнання від можливого виникнення пожежі.

Пристрій відповідає нормам і стандартам IEC 61008-1, EN 61008-1.

Технічні характеристики

електричні:

– Номінальна частота: 50 Гц;
– Номінальна робоча напруга змінного струму: 230 В;
– Номінальний струм: 25 А;
– Тип диференційного захисту: А;
– Тип полюса: 2 Р;
– Здатність, яка відключає: 6 кА;
– Довгочасність комутаційних циклів: електро. 2000, хутро. 4000;
– Номінальна напруга ізоляції: 500 В;
– Стійкість по відношенню до номінального імпульсного напрузі: 4000 В;
– Номінальний диференційний струм: 30 мА;
– Додаткова мотивація струму (хвиля 8/20 мкс): 0,25 кА;
– Потужність відключення і замикання: 1,5 кА;
– Номінальний струм і температура від -15 ° C до 70 ° C: 25 – 21 А;
– Загальна потужність: 2,32 Вт;
– Потужність на полюс: 1,23 Вт;
– Захист від помилкового спрацьовування: немає;
– Короткочасна затримка відключення: немає.

механічні:

– Глибина встановленого пристрою: 70 мм;
– Висота встановленого пристрою: 83 мм;
– Ширина встановленого пристрою: 35 мм;
– Монтаж: DIN-рейка;
– Розмір (DIN 43880): 1;
– Ступінь захисту: IP20;
– Монтаж затяжки: 2,8 Нм;
– Тип з’єднання: гвинтовий;
– Поперечний розріз з’єднання з негнучким проводом: 25 мм²;
– Поперечний розріз з’єднання з гнучким проводом: 16 мм²;
– Тип диференційного захисту: АС;
– Діапазон робочих температур: -25 ° С до + 40 ° С;
– Температура зберігання/транспортування: -55 … 70 ° C;
– Ступінь забруднення середовища: 2;
– Макс. висота: 2000 м;
– Стандарти: IEC 61008-1, EN 61008-1.
