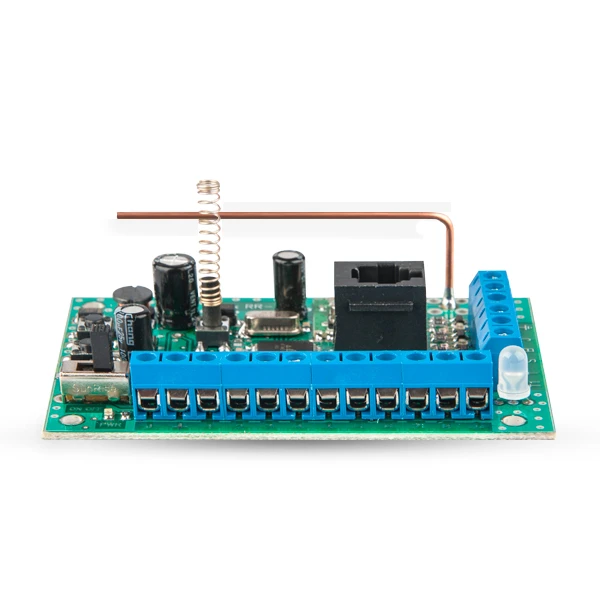

Приймач бездротових датчиків Ajax RR-106

Принцип роботи

Приймач бездротових датчиків Ajax RR-106 призначений для того, щоб приєднати бездротові датчики Ajax серії CONQUISTADOR до будь-якої провідної охоронної централі з НЗ входами. Принцип роботи дуже простий: Ajax RR-106 оснащений радіоканальним приймачем і НЗ транзисторними виходами. За допомогою звичайних проводів виходи приймача з'єднуються з входами централі. Таким чином НЗ виходи приймача стають аналогом звичайних дротяних датчиків для входів централі. При спрацюванні датчика, він відправляє сигнал на приймач. Приймач приймає його, обробляє і розмикає відповідний датчику вихід. Централь в свою чергу сприймає розмикання виходу приймача, як розмикання шлейфу датчика і видає тривогу.

Функції та особливості

Бездротовий протокол

• Даний пристрій підтримує максимальну усіма датчиками, що працюють в протоколі CONQUISTADOR;
• Приймач регулярно відстежує сигнали тестування, що передаються на центральний блок. У разі якщо датчик спробують вкрасти або зламати, Ви негайно дізнаєтеся про це;
• Передана інформація захищена від перехоплення за допомогою плаваючого коду;
• Максимальна відстань між датчиками і приймачем становить до 550 м ( за умови прямої видимості). Настільки велика дальність досягається за рахунок використання спеціального завадостійкого кодування і приймача з цифровим синтезатором частот і кварцовою стабілізацією.


Приймач

• Дозволяє зробити будь-яку дротову централь бездротової;
• Приймач приймає сигнал від радіоканальних датчиків, і при допомоги розмикання виходів дає сигнали підключається провідний централі;
• Захищений двома Тампере від розтину і відриву з монтажною поверхні;

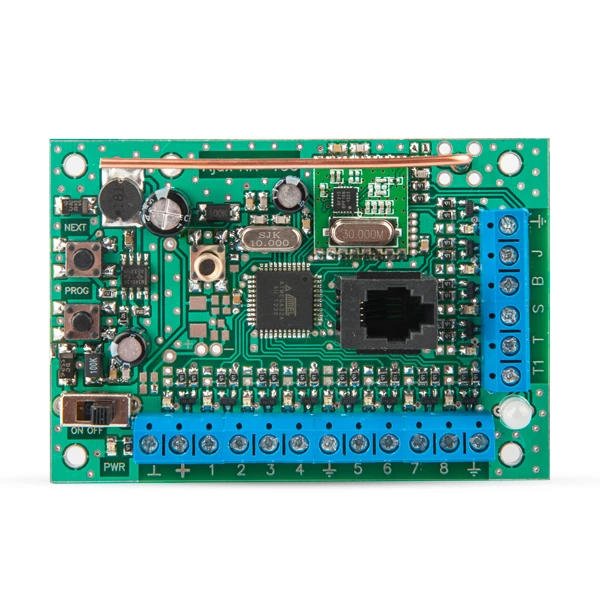

• Приймач оснащений 13-ма транзисторними НЗ виходами (підтяжка до землі). Максимальний комутований напруга/струм 20В/0,5 A DC;
• 8 виходів відповідають 8-ми охоронних зон. До каждозоні можливо приписати 5 бездротових пристроїв - датчиків, кнопок брелоків, кнопок клавіатур. У разі якщо приписаний датчик, що працює в імпульсному режимі - вихід при тривозі розмикається на 1 с, якщо приписаний датчик, що працює в бістабільності режимі - вихід змінює свій стан в залежності від стану датчика. У разі якщо приписані кнопки брелоків і/або клавіатур, що відповідають за постановку/зняття системи з охорони, вихід буде міняти свій стан в залежності від натискань;
• 4 виходи використовується для передачі сервісних сигналів: спрацювання тампера датчика, відсутність сигналу тестування, розряд батареї, глушіння радіоканалу. У разі, якщо відбувається одне із сервісних подій - сервісний вихід розмикається;
• 1 вихід використовується для передачі сигналу про спрацювання Тампере самого приймача при його розтині і/або відриві від монтажної поверхні. Дана зона працює, навіть якщо на RR-106 відсутня живлення;
• Антена приймача оптимізована і узгоджена для більш якісного прийому сигналів усередині будівель;
• Приймач обладнаний роз'ємом для підключення до комп'ютера, завдяки чому ви зможете оновити прошивку, підвищивши функціональність пристрою. Нові версії прошивки регулярно з'являються на нашому сайті і доступні для безкоштовного скачування. Для того, щоб підключити приймач до комп'ютера, Вам знадобиться дата-кабель, що купується окремо;
• У RR-106 використовується імпульсний блок живлення, який захищений від впливу ЕМ наведень, завдяки чому забезпечує стабільність роботи і підвищує надійність RR -106. В тому числі при встановленні поблизу радіоканальних централей;
• Більшої захищеності елементів мікросхеми від ЕМ наведень також дозволяє досягти екранування плати;
• На платі приймача змонтований вимикач, який, крім зручності виключення пристрою, надає можливість убезпечити її від появи живлення в процесі монтаж, яке може привести до збою прошивки;
• Приймач відстежує коректну роботу датчиків в мережі. У разі якщо в контрольний проміжок часу сигнал тестування від датчика не отримано, видається тривога;
• Приймач відстежує розряд батареї датчиків. У разі, якщо батарея одного з датчиків розряджається - негайно видається тривога;
• Приймач детектирует глушіння радіоканалу зловмисниками. У разі включення глушилки негайно видається сигнал тривоги;
• Для детектування глушіння використовується адаптивний алгоритм, що дозволяє уникнути помилкових спрацьовувань через природні перешкод в радіоканалі;
• У приймальнику ведуться лог сервісних і лог тривожних подій - Ви завжди зможете подивитися, в якому конкретно датчику спрацював тампер, або сіла батарея, який саме датчик відправляв сигнал тривоги;
• Приймач оснащений спеціальним режимом тестування, який дозволяє визначити співвідношення сигнал/шум для кожного да чика. Даний режим дозволяє вибрати оптимальне місце установки для датчика;
• Підтримує SMA антени для збільшення дальності роботи;
• Для зручності при підключенні до дротової централі приймач обладнаний збільшеними Клемники.

Нова розробка НВП "Аякс", яка взяла все краще від приймача бездротових датчиків Ajax RR-104 і доповнена новими корисними функціями. Приймач ідеально підходить для узгодження пультових централей з бездротовими датчикам.
