POE комутатори 6-ти портовий индустр. HongRui HR600-BTGM-42S

Принцип роботи

Гігабітний керований PoE комутатор HongRui HR600-BTGM-42S призначений для побудови мереж передачі даних малого і середнього масштабу. Завдяки підтримці технології PoE, комутатор є ідеальним рішенням при впровадженні систем IP-відеоспостереження в офісах, приватних будинках, квартирах, дозволяючи живити підключені камери за допомогою того ж кабелю, по якому передається потік даних. Це дозволяє спростити процес інсталяції і заощадити на прокладці кабелів живлення.

Підтримка швидкого інтерфейсу 1000 Мбіт/с на всіх портах дозволяє працювати з камерами дуже високою роздільною здатністю, які висувають високі вимоги до пропускної здатності мережі.

Для роботи комутатора немає необхідності здійснювати яку -або додаткову настройку. Досить підключити пристрій до мережі живлення, і воно готове до роботи.

Підключення до комутатора входять в мережу пристроїв здійснюється по кабелю типу "вита пара". Рекомендується використовувати Ethernet кабель категорії 5 і краще.

Комутатор автоматично визначає підтримку PoE-технології і класу підключається, а також швидкість роботи пристрою по мережі. Комутатор має можливість набирати за допомогою потоком (Flow Control). Вона потрібна для регулювання передачі сигналів в залежності від пропускної здатності і навантаження мережевого порту. Велика концентрація трафіку на мережевому порту може викликати падіння його пропускної здатності і перевантаження буферної пам'яті, через що відбувається відкидання пакетів і втрата мережевих кадрів. Щоб цього не відбувалося, комутатор використовує управління потоком (Flow Control) згідно зі стандартом IEEE802.3x в дуплексному режимі (full duplex) і управління потоком методом зворотного тиску (Back pressure) в напівдуплексному режимі (half duplex). Управління потоком в дуплексному режимі має на увазі відправку сигналу паузи на передавальний порт, що дозволяє На утриманніть передачу при занадто великому навантаженні на приймаючий порт (при переповненні буфера на приймаючому порту). У напівдуплексному режимі здійснюється відправка на передавальний порт сигналу колізії (імітація стану колізії), через що передає порт на деякий час припиняє передачу, що розвантажує приймає порт.

Підтримка стандартів РОЕ IEEE802.3at (30Вт на порт) і IEEE802.3af (15.4Вт на порт) дає можливість підключати до комутаторів камери з потужною далекобійної підсвічуванням або керовані камери, які вимагають посиленого живлення. При цьому комутаторами здійснюється автоматичне виділення необхідного пристрою (камері) РОЕ-бюджету. Автоматично визначається і швидкість підключення, а також терморегулятори мережевого кабелю MDI/MDIX.

Комутатор може використовуватися для мереж малого, середнього і великого масштабу, які потребують надійному і швидкісному вирішенні з автоматизованими функціями, впровадження якого не займе багато часу і не вимагає значних капіталовкладень.

Основні характеристики

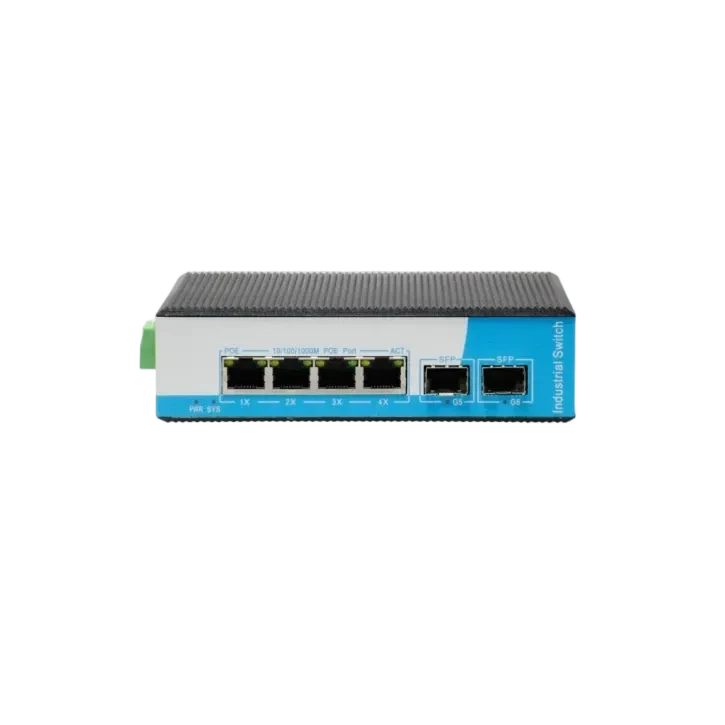

• 6 портів Ethernet
• 4 порту з RJ45 підтримкою Рое живлення Gigabit Ethernet (10/100/1000 Мбіт/с)
• 2 оптичних порту SFP Gigabit (10/100/1000 Мбіт/с)
• Підтримує стандарт PoE IEEE 802.3af/at
• Максимальна потужність PoE - 15,4 Вт або 30 Вт на один порт
• Сумарний бюджет Рое - до 90 Вт для всіх портів
• Автоматично визначає PoE-клас живиться пристрої і швидкість підключення до мережі
• Довжина кабелю до підключається мережевого обладнання - до 100 м
• Діяльність зв'язку з оптичної лінії - до 120 км
• Кількість запоми аемих МАС адрес - 8 000
• Буферна пам'ять - 2МБ
• Пропускна здатність - 24 Гбіт/с
• Підтримка управління потоком IEEE 802.3x для повнодуплексного режиму і управління потоком методом зворотного тиску (Back pressure) для полудуплексного режиму
• Рекомендований для створення швидкісних мереж для малого і середнього бізнесу
• Реалізовано алгорітм оптимізації енергоспоживання
• Металевий захищений корпус
• Грозозащита портів - до 6 кВт

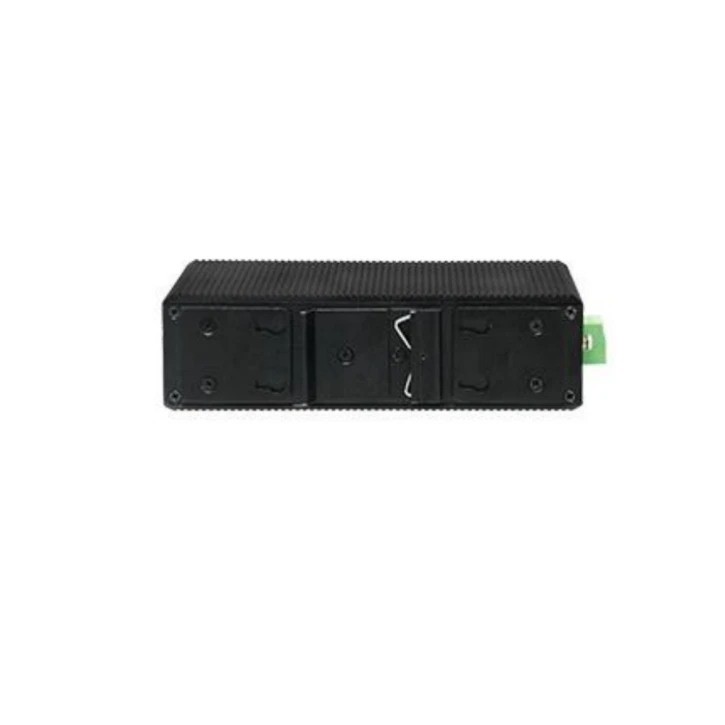

• Передбачена можливість монтажу на DIN-рейку
• Діапазон робочих температур від -40 ° C до + 85 ° C

Можливості управління портами

• Включення/вимикання портів;
• Налаштування швидкості, дуплексу, MTU і ін.;
• підтримка віддзеркалення портів;
• Перепризначення портів, підтримка VLAN;
• Обмеження швидкості на портах;
• Ізоляція портів;
• Придушення "мережевого шторму";
• Підтримка технології PD Alive Check.

Функціональні можливості комутатора

• Spanning Tree Protocol;
• Підтримка кільцевої мережі, Ring Network Protocol - ERPS;
• агрегація портів, IEEE 802.3ad;
• VLAN і IEEE 802.1Q;
• Відстеження мережевого трафіку IGMP snooping;
• GMRP;
• Додавання/видалення МАС-адрес;
• Перевірка ARP;
• Функція маршрутизатора;
• Управління користувачами;
• Підтримка функцій ACL, QOS, LLDP та ін;
• Ведення журналу подій;
• Захист від мережевих атак;
• Управління по CLI, TELNET, SSH, SNMP, WEB.
