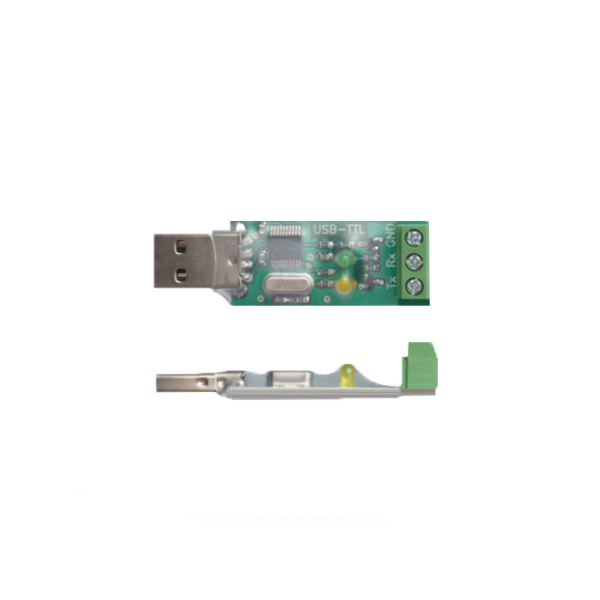

Перетворювач USB-TTL mini 656

принцип використання

Перетворювач інтерфейсу дозволяє вирішити проблему сумісності пристроїв, що використовуються для побудови систем передачі даних, розширити і підвищити функціональність інформаційної системи.
Перетворювач інтерфейсу являє собою апаратно-програмний комплекс, апаратне виконання якого залежить від типу сполучених портів, які обумовлюють можливість фізичного з'єднання пристроїв один з одним.
Крім фізичного підключення, потрібно встановити програмну зв'язок між використовуваними пристроями технологіями для успішного перетворення виду переданих даних в вид, доступний для прийому на підключається пристрої. Для цього потрібна установка драйвера, доступного для скачування на нашому сайті.

Функції та особливості:

• Двостороння передача даних USB-TTL;
• Індикація прийому і передачі;
• Живиться від шини USB;
• Відстань передачі - до 100 метрів;
• Для підвищення надійності пристрою під вхідний і вихідний ланцюгах TTL використовуються транзисторні буфери;
• Виконано на мікросхемі MCP2200 компанії Microchip;
• При підключенні визначається як віртуальний COM-порт;
• Драйвера доступні для скачування зі сторінки виробника Microchip;

Установка драйвера у Windows:

• Підключіть перетворювач до ПК через USB-роз'єм;
• При першому підключенні операційна система Windows виявить новий USB-пристрій і запросить розташування драйверів;
• Вкажіть шлях до драйвера: «MCP2200 Win INF»;
• Світлодіоди індикації прийому і передачі (зелений і жовтий) за замовчуванням не світяться, після установки драйверів необхідно їх включити;
• Для включення світлодіодів завантажте програму настройки віртуального COM-порту з папки 'Configuration Utility';
• Встановіть прапорець «Enable Tx/Rx LEDs» і натисніть кнопку «Configure».
