Патч-панель CMS 24, SC Duplex/LC Quad, 1U, 6xPG16+6xPG11 (UA-FOPE12SCD-G)

Сіра оптична патч-панель на 12 портів SC Duplex або LC Quad серії FOPE призначена для організації зварних з'єднань одномодового (SingleMode) або багатомодового (MultiMode) оптичного волокна, а також для захисту зварного з'єднання від механічних пошкоджень. Найчастіше оптичний кабель з'єднують з пігтейлом, роз'єм якого підключають в SC або LC адаптер, але можливе і прохідне зварювання, коли частина ВО волокон виводитися на лицьову частину панелі, а інша частина зварюється далі до наступної точки комутації. 12 адаптерів SC Duplex дозволяють підключити 24 волокна з роз'ємом SC, а 12 адаптеров LC Quad дозволяють підключити 48 волокон з роз'ємом LC. Ці типи адаптерів можна комбінувати, поєднуючи різні коннектори і типи оптичного волокна. ВО панель виготовлена​​під серверні шафи і стійки шириною 19", монтажна висота 1U.

Покращена конструкція взаємозамінних елементів патч-панелі серії FOPE дозволяє поєднувати кабельні вводи PG 11 і PG 16 з вводами з поролоном для патч-кордів, кабельними організаторами і кріпленнями типу "сота" для фіксації великої кількості кабелю на пластикові стяжки. Вводи PG розташовані під кутом 30° дозволяють уникнути значного вигину волоконно-оптичного кабелю при установці в шафу з невеликою глибиною, запобігаючи тим самим затухання сигналу при тестуванні рефлектометром або оптичним вимирювачем потужності.

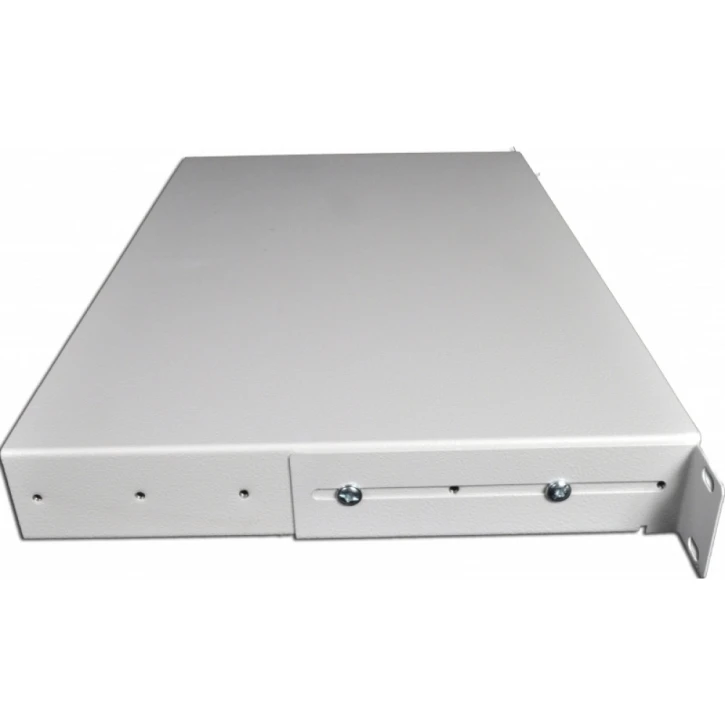

ODF панель CMS на 12 адаптерів виготовлена ​​зі сталі 1 мм, що дозволяє витримувати навантаження підведених оптичних кабелів без деформації в 19-ти дюймових направляючих. Корпус пофарбований сірою порошковою фарбою захищаючи його від корозії, що дозволяє виробнику давати розширену гарантію на продукцію. На основі корпусу розташоване універсальне кріплення під сплайс-касету на 12 або 24 з’єднання. Оптична патч-панель вміщує до чотирьох касет по 24 волокна, що відповідає 96-й зварюванням. Є можливість регулювати глибину установки волоконно-оптичних адаптерів SC дуплекс і LC квадро в трьох положеннях. Для доступу до сплайс-касети, пігтейлів і адаптерів не потрібно виймати ВО панель з направляючих, досить відкрити два пластикових кріплення і витягти її основу під кутом 30°, що дозволяє виконати огляд або збільшення зварних з'єднань без відключення оптичних патч-кордів та демонтажу панелі. Завдяки боковим тримачам установчу глибину ODF патч-панелі можна регулювати щодо вертикальних напрямних (реків) виносячи або ховаючи її за них в діапазоні п'яти сантиметрів. Якщо реки встановлені дуже близько до дверей серверної шафи і оптичні патч-корди розміщені впритул до них, можна засунути панель в глиб шафи, запобігаючи тим самим залом патч-кордів. Патч-панель універсальна і розрахована на установку SM (одномод) і MM (мультимод) адаптерів.

Ключові особливості лінійки FOPE:

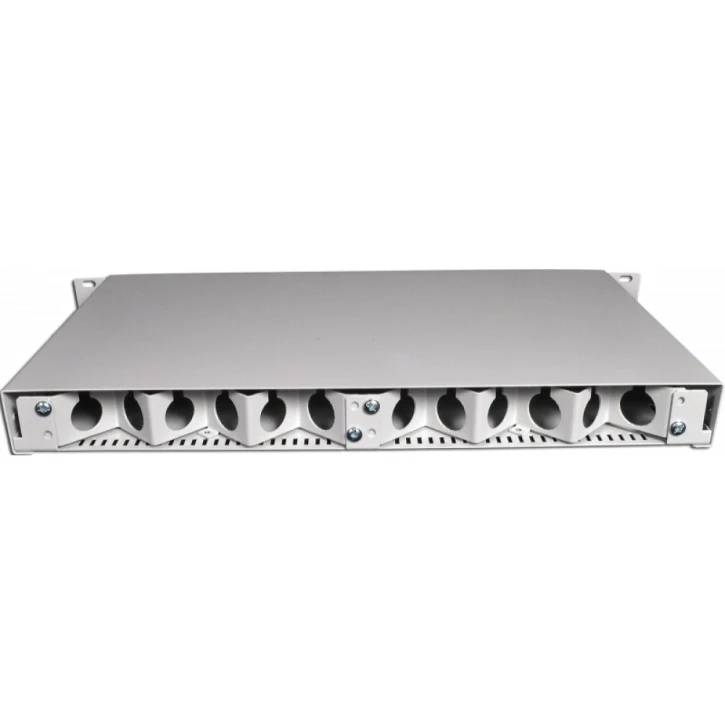

• 12 кабельних вводів (6 х PG16 + 6 x PG11) розташованих під кутом для можливості введення патч-кордів або оптичних кабелів з плавним вигином;

• взаємозамінні фіксатори кабелю на задній стороні панелі дозволяють комбінувати вводи PG з м’якими вводами і фіксаторами під стяжку;

• висічка для фіксації кабелю розташована точно навпроти кабельних вводів;

• лицьова частина висувається і фіксується під кутом 30 градусів, дозволяючи виконати зварювання без демонтажу оптичної панелі з напрямних 19";

• нова покращена формула фарби (дрібна матова шагрень);

• для версії SC Duplex і LC Quad передбачена монтажна планка, до якої встановлюються адаптери з можливістю регулювати глибину в трьох положеннях;

• нанесена нумерація портів;

• фіксація патч-панелей за допомогою пластикових засувок.
