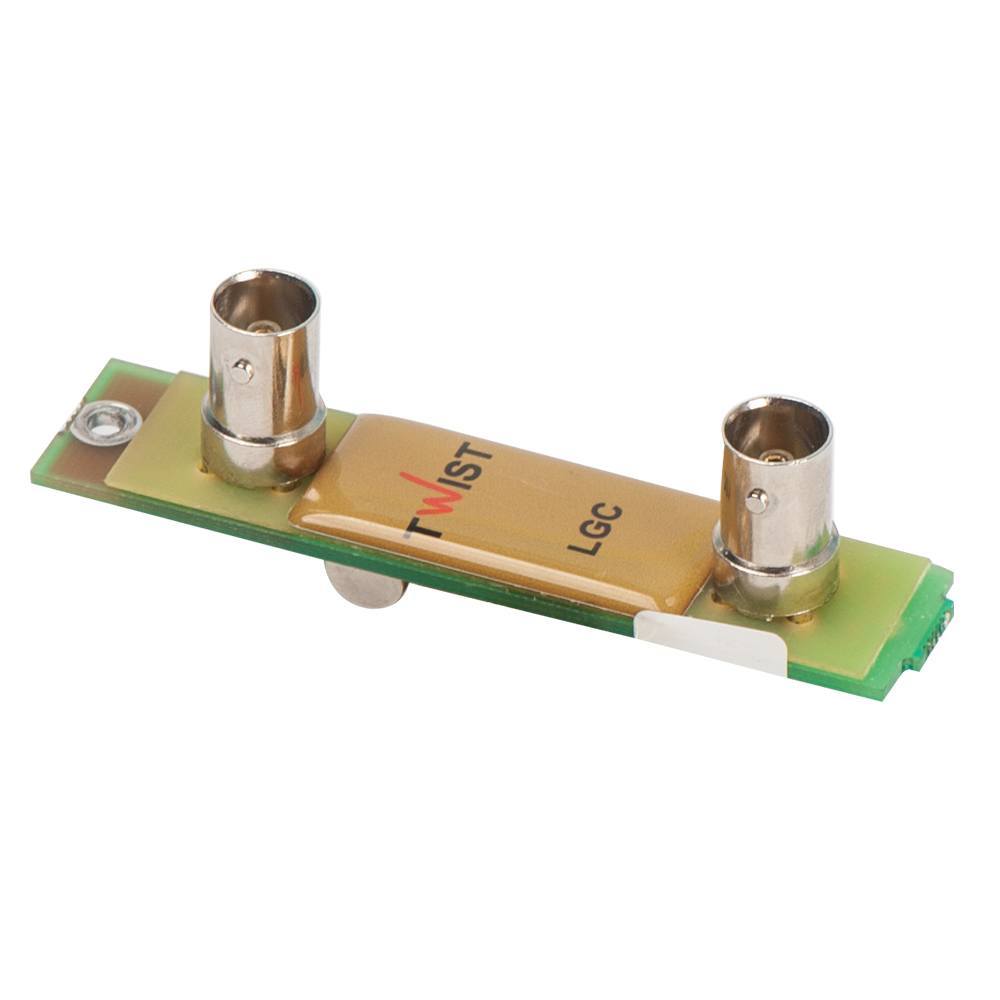

Модуль захисту аналогових камер TWIST-LGC-2U Twist 14766

Принцип роботи

Модуль захисту від наведених імпульсних напруг TWIST-LGC2U використовується для захисту коаксіальної лінії від високовольтних імпульсних перенапруг в лініях зв’язку, викликаних електростатичними зарядами, грозовими розрядами, сильними електромагнітними полями, високовольтними імпульсними наводки і перепадами напруги живлення.

Модуль TWIST-LGC-2U може використовуватися для відеосигналів від аналогових камер форматів D1, 960H, HD TVI, HD CVI, AHD. Для організації багатоканальної системи модулі монтуються в 19 “стійку за допомогою TWIST-LG-2U-RACK. Для правильної роботи модуль вимагає обов’язкового сигнального заземлення.

Функції та особливості

• Може використовуватися для відеосигналів від аналогових камер форматів D1, 960H, HD TVI, HD CVI, HD AHD;
• Напрямок підключення має значення (LINE – зверху, біля гвинта кріплення – до лінії зв’язку, DEVICE – внизу плати – до захищається обладнанню).

Характеристики

• Тип вхідних та вихідних роз’ємів: BNC;
• Діапазон частот: 10 Гц – 40 МГц;
• Нерівномірність частотної характеристики: не більше 1 дБ;
• Гранична напруга спрацьовування захисту: 9 В;
• Операційний час: не більше 20 нс;
• Максимальний імпульсний струм розряду 8/20 мкс: 5 кА;
• Допустимий імпульсний 10/1000 мкс струм розряду в лінії 100 А.
