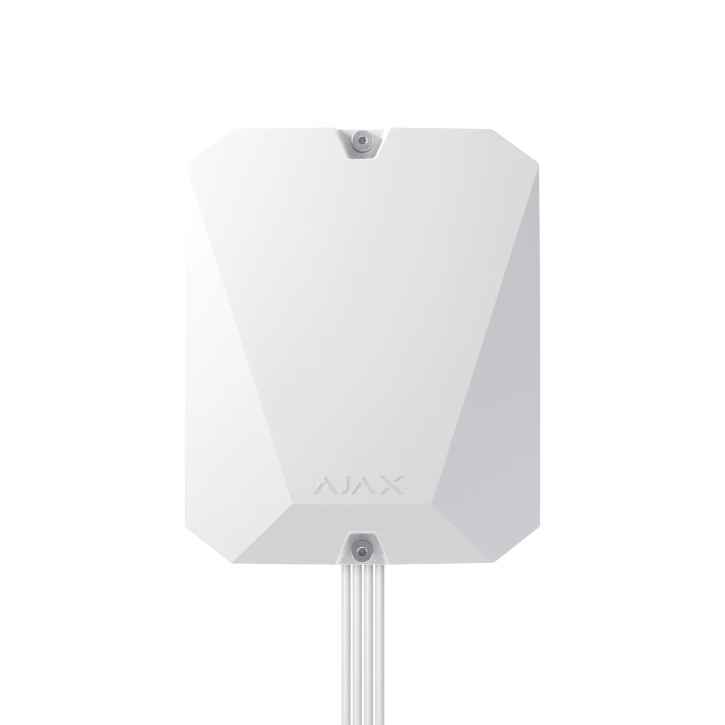

Модуль інтеграції провідних пристроїв сторонніх Ajax MultiTransmitter Fibra White (44410.62.WH1)

Модуль інтеграції системи безпеки Ajax MultiTransmitter Fibra

MultiTransmitter Fibra – це модуль інтеграції сторонніх дротових пристроїв до системи безпеки Ajax. У приладі є 18 зон для приєднання датчиків сторонніх виробників. MultiTransmitter Fibra підтримує пристрої NC, NO, EOL, 2EOL та 3EOL.

Модуль інтеграції MultiTransmitter Fibra працює із контрольною панеллю Hub Hybrid. Підключення до інших централів, ретрансляторів радіосигналу, приймачів сигналу не передбачається.

Пристрій працює у складі системи безпеки Ajax. Інформація з контрольною панеллю обмінюється по захищеному протоколу Fibra. Дальність провідного зв'язку модуля інтеграції та централі становить до 2 кілометрів при підключенні крученої парою категорії U/UTP cat.5.

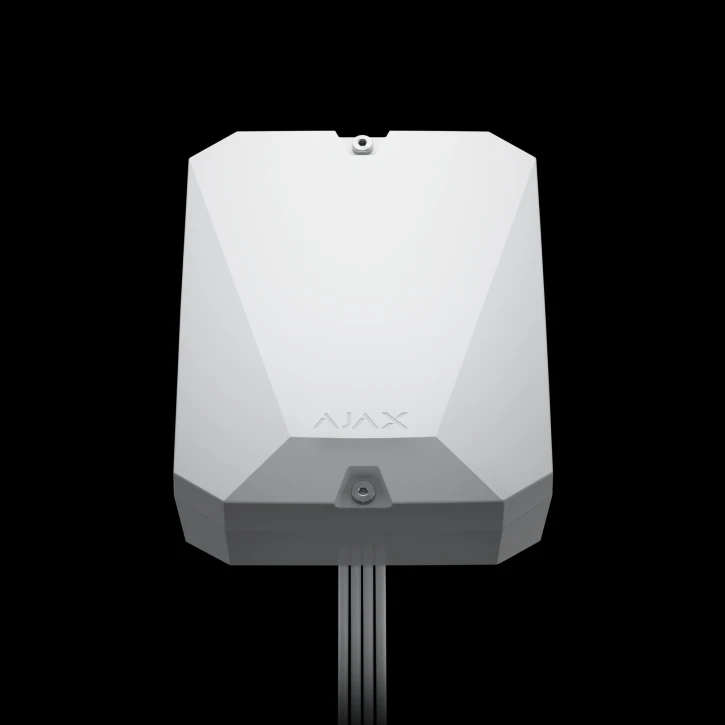

Модуль інтеграції дротових пристроїв MultiTransmitter Fibra захищений від демонтажу двома тамперами. При спробі зловмисника зняти пристрій із кріплення, модуль інтеграції відправить сигнал тривоги на централь системи (хаб). Пристрій отримує живлення від мережі 110-240 В ~. Може працювати від резервного акумулятора 12 В⎓. Для підключених датчиків може забезпечувати живлення від 10,5 до 15 В⎓.

Принцип роботи модуля інтеграції сторонніх дротових пристроїв для сигналізації MultiTransmitter Fibra

MultiTransmitter Fibra розроблений для можливості інтегрувати сторонні дротові датчики у систему безпеки Ajax. Дані з підключених до системи пристроїв (інформація про несправність, сигнали тривоги та події) модуль інтеграції отримує через дротове підключення. Після того, як повідомлення було доставлено, модуль інтеграції передає його на контрольну панель Hub Hybrid за допомогою проводового протоколу передачі Fibra. Централь у свою чергу інформує про подію користувачів системи безпеки та охоронну компанію.

Використовуйте модуль інтеграції сторонніх дротових пристроїв до системи безпеки Ajax для підключення внутрішніх та зовнішніх датчиків руху, тривожних та медичних кнопок, а також датчиків вібрації, відкриття, розбивання скла, виявлення пожежі та інших.

Модуль інтеграції сторонніх пристроїв сигналізації MultiTransmitter Fibra має 18 провідних зон. До однієї зони можна підключити кілька пристроїв. Кількість пристроїв, що підключаються, залежить від енергоспоживання кожної з них. Максимальне споживання всіх датчиків або інших пристроїв, що підключаються, до всіх зон — 1 А.

Протокол передачі Fibra

Для зв'язку з контрольною панеллю системи безпеки модуль інтеграції MultiTransmitter Fibra використовує технологію Fibra. Це провідний протокол передачі даних, який забезпечує швидкий і надійний двосторонній зв'язок між централлю та підключеними до неї пристроями. За допомогою шинного методу підключення протокол Fibra миттєво доставляє повідомлення про події та тривоги, навіть якщо до системи безпеки підключено 100 пристроїв.

Протокол Fibra захищає пристрої блоковим шифруванням з плаваючим ключем і верифікує всі сеанси зв'язку, щоб запобігти саботажу та заміні приладу. Протокол передбачає постійні опитування датчиків та інших пристроїв системи безпеки контрольною панеллю із заданою частотою. Так ви можете контролювати рівень зв'язку та бачити статуси пристроїв системи у програмі Ajax у режимі реального часу.

Встановлення модуля інтеграції MultiTransmitter Fibra

MultiTransmitter Fibra - пристрій лінійки дротових пристроїв Fibra. Встановлювати, продавати та обслуговувати ці пристрої можуть лише акредитовані партнери Ajax.

Для того, щоб система безпеки та модуль інтеграції працювали правильно, важливо скласти проект розміщення охоронних пристроїв, врахувати всі вразливі місця будівлі та рекомендації щодо встановлення від виробників обладнання. Із цим допоможуть досвідчені інженери монтажу охоронної компанії.

Порушення правил монтажу та рекомендацій щодо встановлення сигналізації може призвести до некоректної роботи модуля інтеграції, помилкових тривог підключених проводових пристроїв та датчиків, а також втрат зв'язку із встановленим MultiTransmitter Fibra.

Максимальна кількість пристроїв для підключення до централі Hub Hybrid – 100 одиниць при налаштуваннях за замовчуванням, враховуючи підключені до MultiTransmitter Fibra дротові датчики чи пристрої.

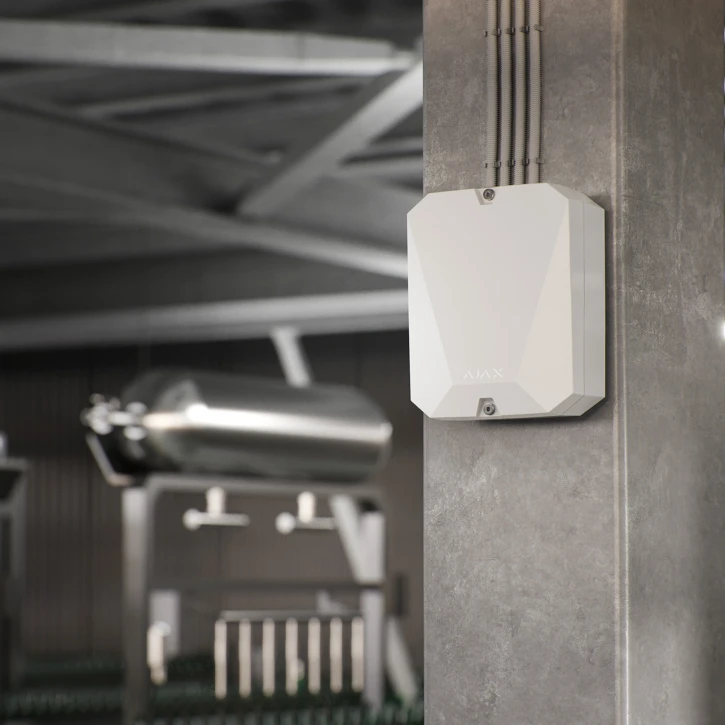

Де встановити модуль інтеграції проводових пристроїв MultiTransmitter Fibra

Перед тим, як вибрати місце для монтажу модуля інтеграції дротових пристроїв у систему безпеки Ajax, потрібно врахувати параметри, що впливають на коректну роботу пристрою, це: довжина кабелю для підключення MultiTransmitetr Fibra, довжина кабелю для підключення проводових датчиків та пристроїв до MultiTransmitter Fibra та рівень сигналу Fibra.

Також важливо приховати модуль інтеграції від сторонніх очей для того, щоб уникнути саботажу самого пристрою та підключених до нього датчиків. Зверніть увагу, що MultiTransmitter Fibra призначений для монтажу всередині будівель
