Мережевий контролер U-Prox IP400 U-Prox 13433

Принцип роботи

Контролер U-Prox IP400 – пристрій, призначений для управління доступом в житлові і виробничі приміщення, обліку часу проходу і подій. Контролер поставляється в двох варіантах виконання – в металевому корпусі з блоком живлення 1,5 А, і у вигляді плати контролера для вбудованих систем.

Працює з двома зчитувачами, які підключаються до контролера по інтерфейсу Wiegand. Обробляє інформацію, що надходить з зчитувача (зчитувачів), і за допомогою чотирьох реле здійснює комутацію виконавчих пристроїв (наприклад, замків, сирени і т.д.). Наявність восьми додаткових входів з різними варіантами їх програмування дозволяє цілодобово контролювати вісім охоронних зон (з контролем по струму).

Пристрій може працювати як автономно, так і в складі мережі. Для об’єднання в мережу СКУД служить інтерфейс Ethernet (дротова комп’ютерна мережа). У контролері передбачена функція програмування мережевих налаштувань і оновлення програмного забезпечення контролера через стандартний порт USB (micro USB B). Живлення контролера здійснюється від джерела 12В.

Характеристики:

• Працює в IP мережах – Ethernet 100Mbit;
• Підтримка DHCP, DNS. Підключення до мережі – стандартний мережевий кабель (роз’єм RJ45);
• Робота в складних, динамічно змінюваних комп’ютерних мережах (включаючи мережу Інтернет), через численні NAT. Не потребує додаткових налаштувань мережевого обладнання;
• Розширена безпеку при роботі з IP: крипто і імітостойкость протоколу;
• Підключення зчитувачів – два (2) порту Wiegand;
• ідентифікаторів – 31 768 постійних карток і 1000 тимчасових карток відвідувачів;
• Журнал подій – 47000;
• Незалежна пам’ять – 250 тимчасових зон, 250 тижневих розкладів, 250 вихідних, підтримка плаваючих розкладів;
• Входів – 8, з контролем по струму для підключення датчиків, кнопок і т.д;
• Контроль АКБ і живлення – 2 окремі входи;
• Виходів для управління зовнішніми пристроями – 4 ( “сухий контакт”). Два реле (C NO NC) 24В 5А, два реле (C NO) 24В 1А;
• Живлення – 12В;
• Конфігурація мережевих налаштувань – через порт mini USB B вручну, або з допомогою процедури;

автоконфігурації;

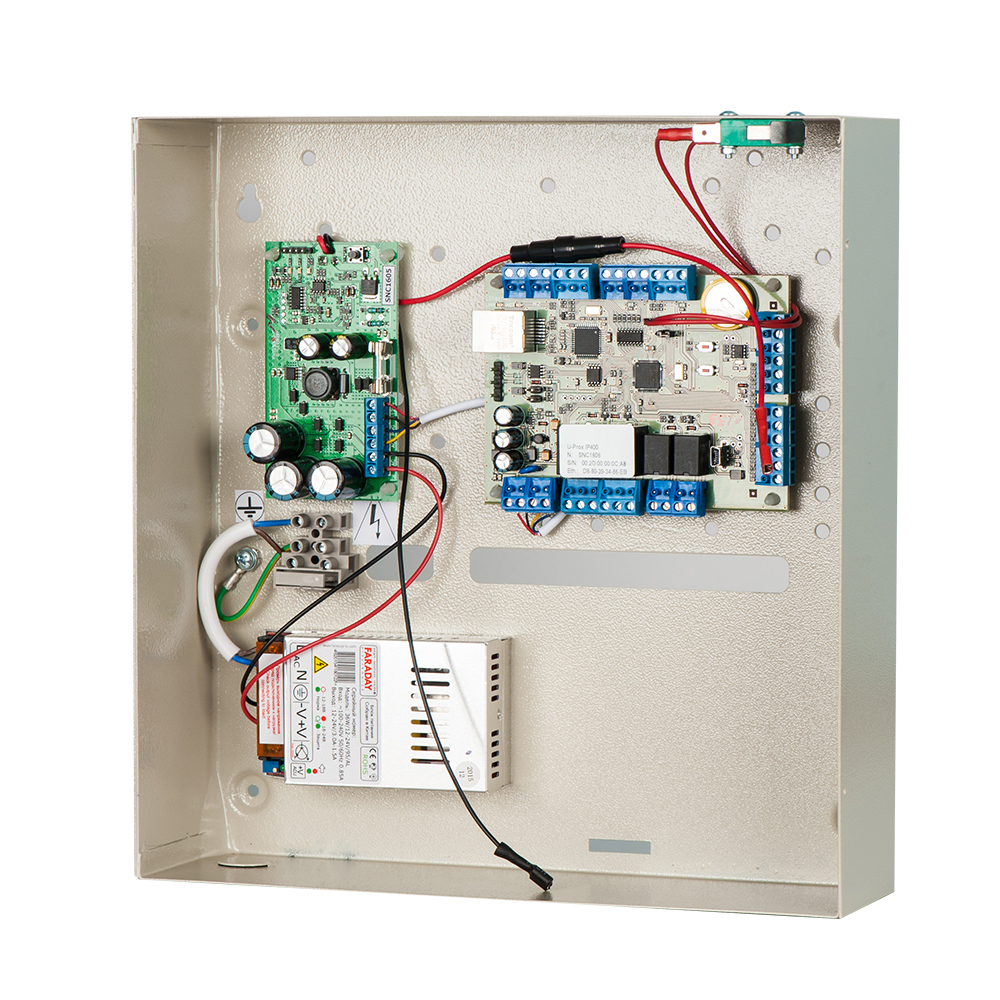

Схема підключення:
