LL-195 Коаксіальний кабель із низькими втратами Ø5 мм, барабан 500 м

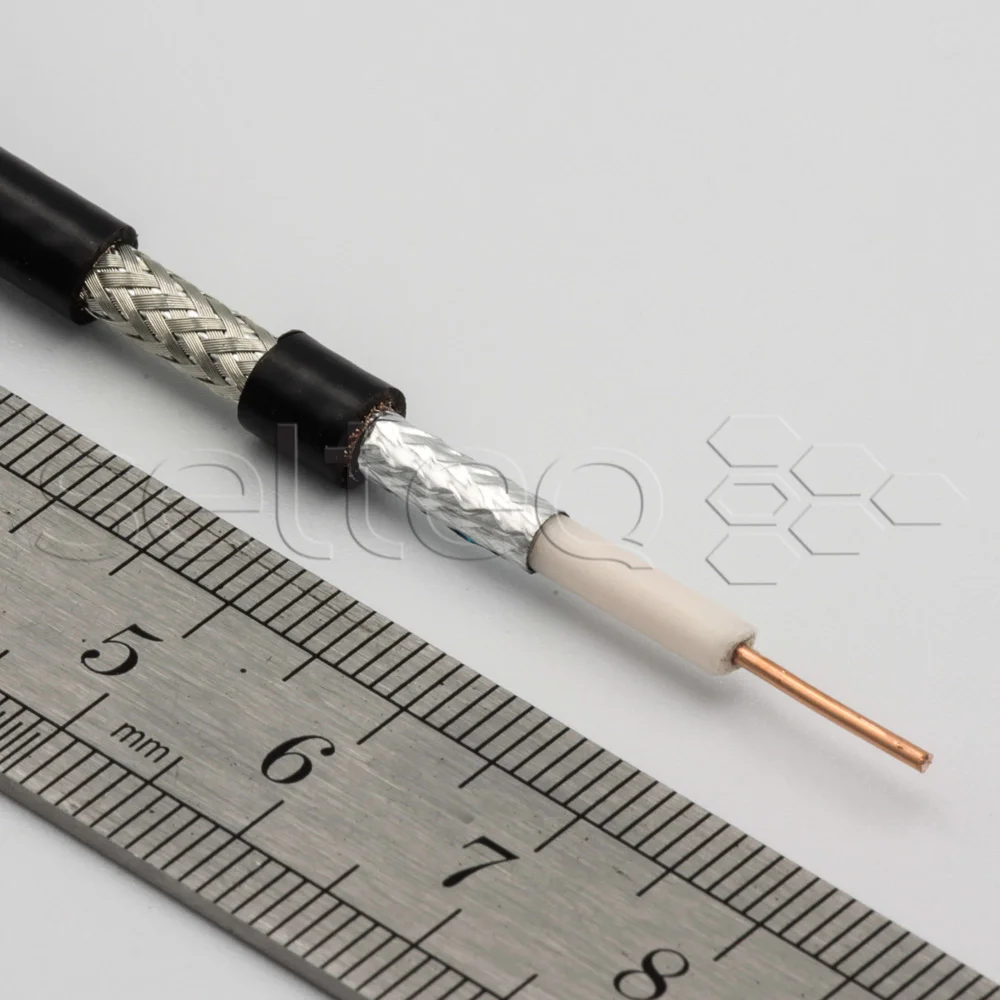

Конструкція кабелю LL-195

Конструктивно кабель LL-195 складається з:

центральний провідник: мідна моножила діаметром 0,94±0,02 мм
діелектрик із спіненого поліетилену діаметром 2,79±0,15 мм
перший екрануючий шар: багатошарова стрічка (алюміній, поліетилен, алюміній)
другий екрануючий шар: мідна луджена обплетення діаметром 3,53 мм
зовнішня захисна оболонка із ПВХ чорного кольору діаметром 4,95±0,2 мм

Електричні характеристики кабелю LL-195

Хвильовий опір: 50±2 Ом
Погонна ємність: 83,3 пФ/м
Відносна швидкість: 80%
Коефіцієнт укорочення: 1,25
Випробувальна напруга: 4 кВ
Ефективність екранування: ≥ 90 дБ

Втрати та допустима потужність для кабелю LL-195

Механічні характеристики кабелю LL-195

Діапазон температур монтажу: -20…+70ºС
Мінімальний радіус вигину: 25 мм
Радіус повторного вигину: 50 мм

Пакування та маркування

Кабель намотаний на барабан номінальною довжиною 500 м.
За запитом можлива нарізка кабелю LL-195 меншими довжинами.

Сумісність та аналоги

Коаксіальний кабель LL-195 з низькими втратами входить у кабельну групу G1 і є аналогом за типорозміром наступним, широко використовуваним типам ВЧ коаксіальних кабелів: RG-58C/U, 7806A, 9907, CNT-195, HPF 195, KX 15 , WCX195, 195D-FB.
