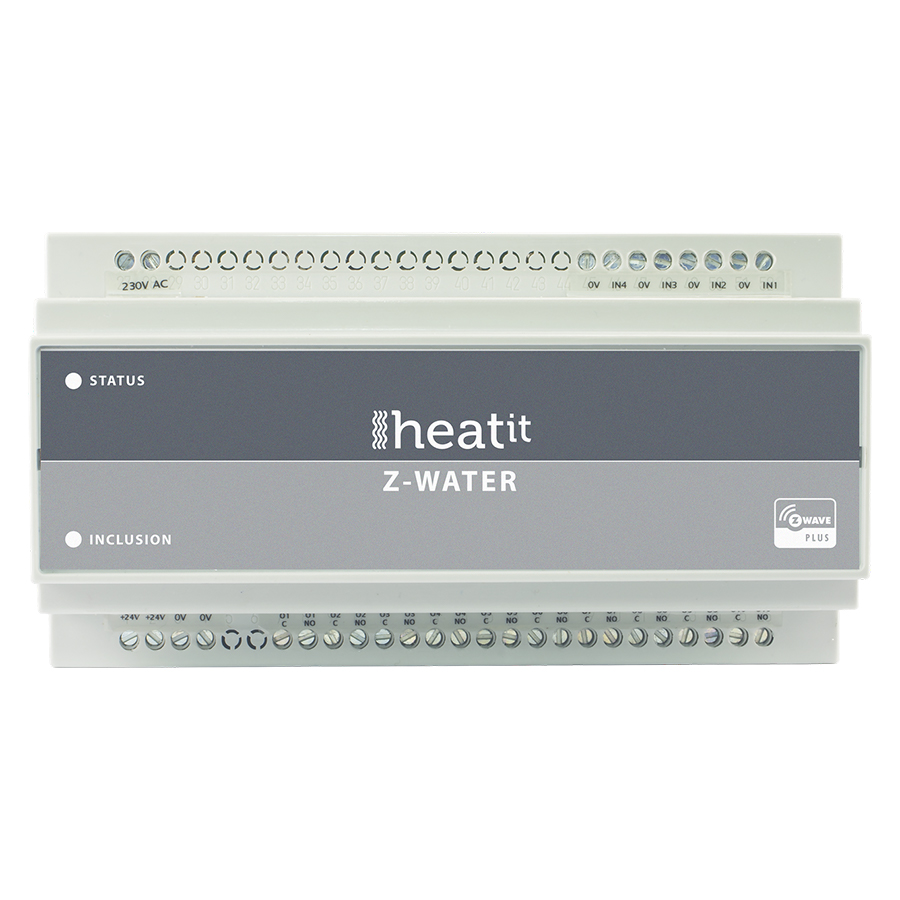

Контролер водяного опалення на 10 виходів Heatit Z-Water Heatit 12332-1

Принцип роботи

Heatit Z-Water – контролер водяного опалення, оснащений 10 релейними виходами та 4 аналоговими/цифровими входами. Працює бездротовою мережею Z-Wave і кріпиться прямо на DIN-рейку. Релейні виходи можуть керуватися через мережу Z-Wave, а також використовуватися для різних цілей: увімкнення/вимкнення освітлення, управління приводами клапанів системи опалення підлоги або управління іншими системами домашньої автоматизації.

Залежно від версії прошивки, аналогові/цифрові входи можуть налаштовуватися на роботу з різними функціями та можуть підключатися до вільних потенційних контактів, виходів відкритого контролера та інших пристроїв Z-Wave (вимикачів, димерів тощо).

Ще одна перевага цього пристрою – використання входів як контролера сцен, також він може відправляти повідомлення в шлюз Z-Wave. Є можливість налаштувати рівень та положення індикатора станів у передній частині пристрою.

Функції та особливості

– Релейні виходи можуть використовуватись для управління виконавчими механізмами/клапанами у водяній системі опалення;
– Може використовуватися для керування як приводами 24 В, так і приводами 230 В;
– Може використовуватися разом із датчиком температури Heatit Z-Temp у кожній зоні;
– Монтаж на DIN-рейку;
– Працює як ретранслятор Z-Wave;
– Оновлення прошивки (OTA);
– Доступні версії прошивки (аналогові/цифрові входи).

Характеристики:

– Протокол Z-Wave;
– SDK 6.71.00;
– Номінальна напруга 100 В – 240 В 50/60 Гц;
– Потужність: 0,6 Вт в режимі очікування;
– Запобіжник швидкодіючий 3.15A, UMF 250 Schurter Inc.;
– Вихід 24 У пост. струму максимум 1,17 А, 28 Вт;
– Номінальний струм виходів реле: 5А;
– Макс. напруга включення: 250 В змінного струму, 30 В постійного струму;
– Макс. Струм реле: 5А.

Цифрові виходи

– Макс. вхідна напруга: 10 В постійного струму;
– Вхідний опір: 10 кОм;
– Вихідна напруга контуру: 5 В постійного струму;
– Підтримка кадру Explorer;
– Тип пристрою: Slave із можливостями маршрутизації;
– Типовий пристрій класу: Binary Switch;
– Певний клас пристрою: клапан відкрити/закрити;
– Ретранслятор: так;
– FLIRS: ні;
– Сертифікати CE, EN 50491-3: 2009, EN 60669-2: 2004, EMC 2014/30/EU, RoHS 2011/65/EU, LVD 2014/35/EU.
