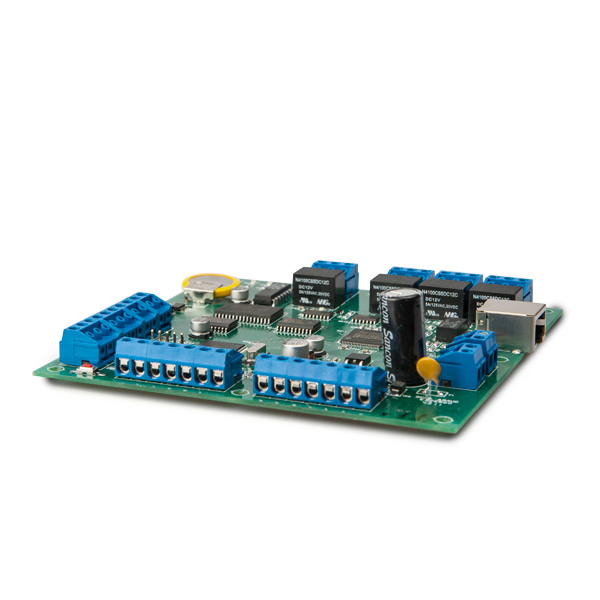

Контролер Fortnet ANC-E v. 2.1 Guard Fortnet 13666-1

Використання контролера доцільно на окремо розташованих об'єктах, на яких необхідно забезпечити доступ авторизованого персоналу, контроль шлейфів охоронної сигналізації та управління виконавчими пристроями через механізми апаратних реакцій.
Контролер ANC-E v. 2.1 Guard оснащений незалежній, програмно-розподіленою пам'яттю на 38400 записів карток/подій, і дозволяє реалізувати 16 рівнів доступу, 8 тимчасових зон з періодичністю, що набудовується, забезпечує контроль повторного входу (antipassback), реалізує механізм умовного доступу ( «господарів приміщення», список до 24 ідентифікаторів/карт), перенесення денних розкладів (до 8 дат), автоматичний перехід на зимовий/літній час, підтримує функцію пожежної розблокування, роботу з охоронними шлейфами і охоронної групою (підключення охоронних датчиків), програмовані релейні виходи (з використанням плати RRM-8).

Апаратне оснащення

• високошвидкісний RISC процесор;
• статичне ОЗУ 512 Кб;
• незалежний годинник реального часу;
• світлодіоди стану HEART, ENET, MODE, TEST, V5, V6, V-K1, V-K2, V-K3, V-K4;
• порт зв'язку Ethernet; - інтерфейс Wiegand для підключення двох зчитувачів; - вісім інформаційних шлейфів Z1-Z8;
• контроль наявності змінної напруги на БП;
• контроль рівня постійної напруги;
• чотири релейних виходу;
• роз'єм для підключення додаткової плати релейних виходів, типу RRM-8.

Функціональне призначення інформаційних шлейфів і реле визначається обраним режимом роботи контролера.

Кожен з 8 -ми інформаційних шлейфів, наявних на контролері ANC-E v. 2.1 Guard може бути налаштований як:

• шлейф без кінцевого опору (сухий контакт) з двома інформаційними станами:

«КЗ» (коротке замикання);
«Обрив»;

• шлейф з контролем цілісності (з кінцевим опором) з чотирма інформаційними станами:

«КЗ» (короткий замкание);
«Обрив»;
«Опір 5.6 кОм»;
«Опір 5.6 кОм + 5,6 кОм».

Перші шість інформаційних шлейфів, наявних на контролері ANC-E v. 2.1 Guard Z1-Z6 мають «спеціальну функцію». Функція може бути включена/вимкнена для кожного з шлейфів окремо, за винятком шлейфу Z1 - функція завжди включена. Коли активований, то шлейфи мають таке призначення:
Z1 - датчик проходу (магнітоконтакт);
Z2 - кнопка на вихід;
Z3 - кнопка на вхід;
Z4 - пожежна зона (розблокування точки проходу);
Z5 - блокування доступу на вхід/вихід (для певної категорії карток);
Z6 - розблокування точки проходу (режим відкрито).

Незалежно від того , включена функція «спеціальна» чи ні, будь-яка з зон може використовуватися для вирішення завдань охорони.
