Датчик удару і нахилу Лунь A-Sensor Лунь 2288

Принцип роботи

Датчик нахилу і удару A-sensor призначений для контролю стану об'єкта, на якому він встановлений, в просторі, а також для фіксації механічних впливів на контрольований об'єкт - ударів і т.п. Датчик має регульовану чутливість до вібрації (ударів) і спрацьовує при нахилі на 5 градусів.
Керуюча програма визначає положення датчика в просторі і запам'ятовує його через 5 секунд після включення живлення датчика. Після цього датчик переходить у режим очікування впливів, і при їх виявленні відповідний вихід датчика (SHOCK (удар) і MOTION (зміщення)) з'єднується з клемою GND (переходить в стан «замкнуто»).
Повернення до нормального стану для виходу SHOCK відбувається не пізніше 1 секунди після завершення події. Для виходу MOTION повернення в нормальний стан здійснюється тільки після відновлення початкового положення датчика в просторі або відключення живлення датчика.
Для правильної роботи датчик повинен бути жорстко і надійно закріплений на несучих елементах конструкції контрольованого об'єкта. Використання амортизувальних матеріалів і пристроїв при установці датчика не допускається! Рекомендується кріпити датчик за допомогою доданого відрізка двосторонньої клейкої стрічки. Стрічка повинна бути розміщена на зворотному боці плати датчика і повністю наклеєна як на плату, так і на поверхню контрольованого об'єкта.

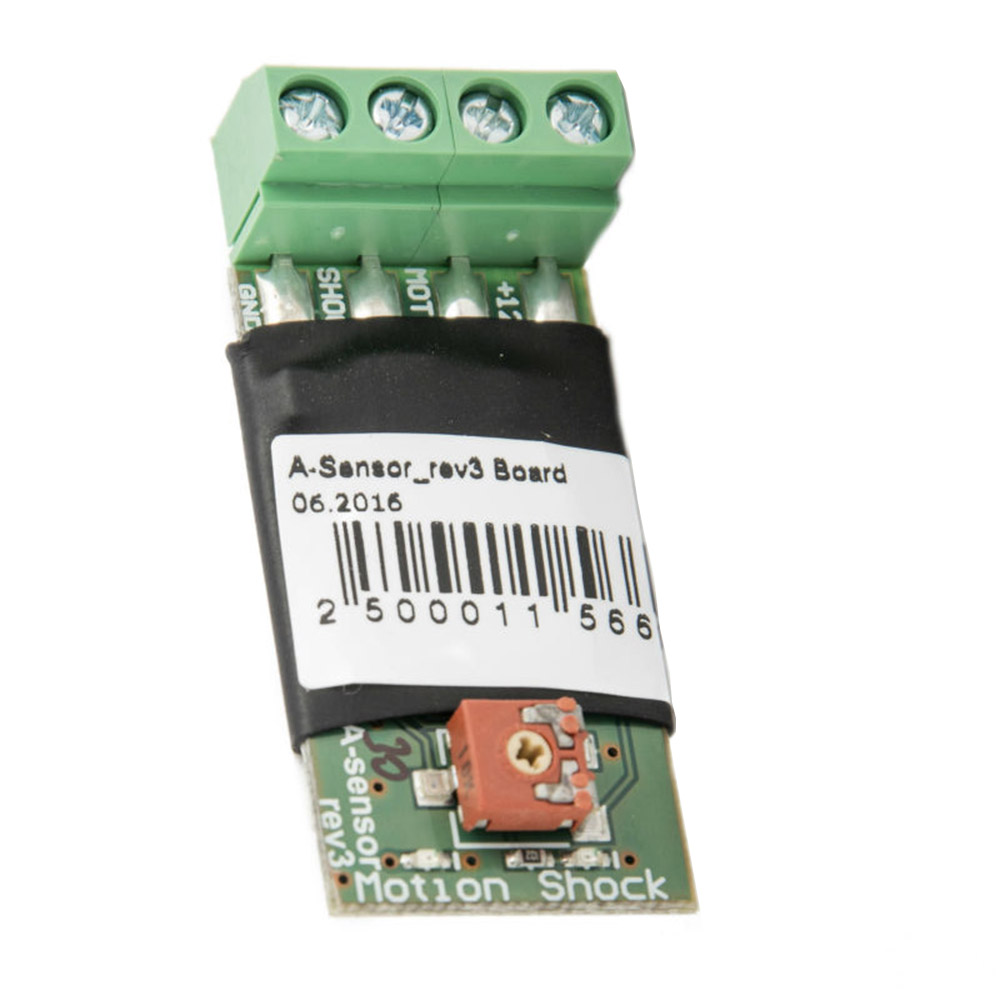

На платі датчика встановлені два індикатори - жовтий (MOTION) і зелений (SHOCK). Безперервне свічення кожного з індикаторів вказує на виявлення порушення відповідного типу. При включенні живлення обидва індикатора блимають короткими яскравими спалахами протягом 5 секунд (до запам'ятовування положення датчика в просторі). У черговому режимі при відсутності порушень - індикатори блимають короткими, тьмяними спалахами.

Характеристики

• Кількість виходів (зон): 2
• Тип виходів: нормаьно замкнутий
• Мінімальна реєстроване зміни кута нахилу: +/- 5 градусів
• Напруга джерела живлення: 10-14 В
• Струм споживання в черговому режимі: не більше 4 мА
