Блок безперебійного живлення Full Energy BBG-1210/8 під акумулятор 18Ah

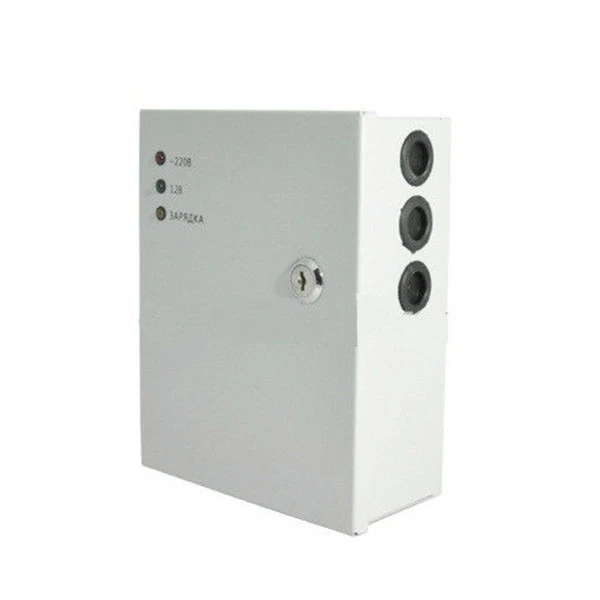

Імпульсний безперебійний блок живлення Full Energy BBG-1210/8 перетворює мережеву напругу 220V AC в напругу 12V DC, вихідний струм 10 А. 8 каналов. Корпус з замком, виконаний з металу сірого кольору. Без акумулятора. Можлива установка акумуляторів ємністю 1.2Аг, 2.2Аг, 4Аг, 7Аг, 18Аг. Призначений для організації безперебійного живлення в системах відеоспостереження та контролю доступу.

Функціональність

Блок живлення BBG-1210/8 має наступні характеристики:

• тип: імпульсний;
• вхід: ~ 175 – 245 В, клема;
• вихід: +12 – 14 В / 10 А, клема;
• 8 каналів навантаження;
• можлива установка акумуляторів ємністю 1.2Аг, 2.2Аг, 4Аг, 7Аг, 18Аг всередину корпусу, також з більшою ємністю поза корпусом ББЖ;
• струм заряду 0.1 – 0.3 А;
• напруга заряду акумулятора 13.5 – 13.8 В;
• напруга відсічення акумулятора 10 – 10.7 В;
• захист від перевантажень;
• захист від короткого замикання;
• захист від перепадів напруги;
• захист від глибокого розряду;
• пуск з АКБ;
• регулювання вихідної напруги;
• металічний корпус;
• замок на корпусі;
• розміри: 295х195х90 мм.

Інсталяція

Проведіть підключення пристрою в наступній послідовності:

1. переконайтеся, що напругу мережі не подано на джерело живлення;
2. відкрийте передню кришку;
3. встановіть акумуляторну батарею * і підключіть її до спеціальних клем, дотримуючись полярності ( «+» червона клема, «-» чорна клема);
4. підключіть до клем “± 12 В” навантаження;
5. підключіть проводи електроживлення «220В» до відповідних клем;
6. закрийте кришку;
7. подайте на пристрій живлення 220 В.

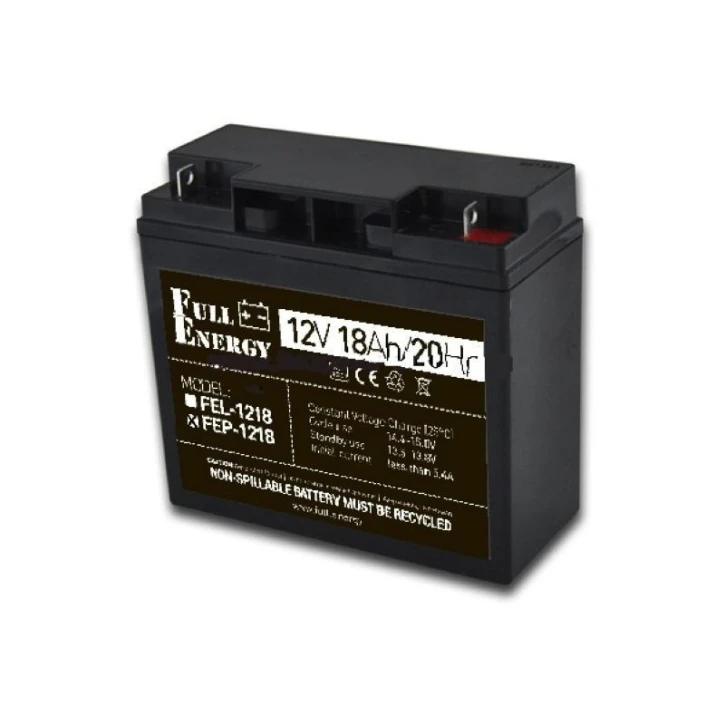

* Необхідно використовувати герметичну акумуляторну батарею, що не обслуговується, з напругою 12В. При виборі і перед установкою акумуляторної батареї необхідно ознайомитися з інструкцією виробника батареї.

УВАГА! Деякі вузли блоку живлення знаходяться під високою напругою. Тому щоб уникнути ураження електричним струмом, при проведенні монтажних робіт напруга промислової мережі повинна бути відключена від блоку.
