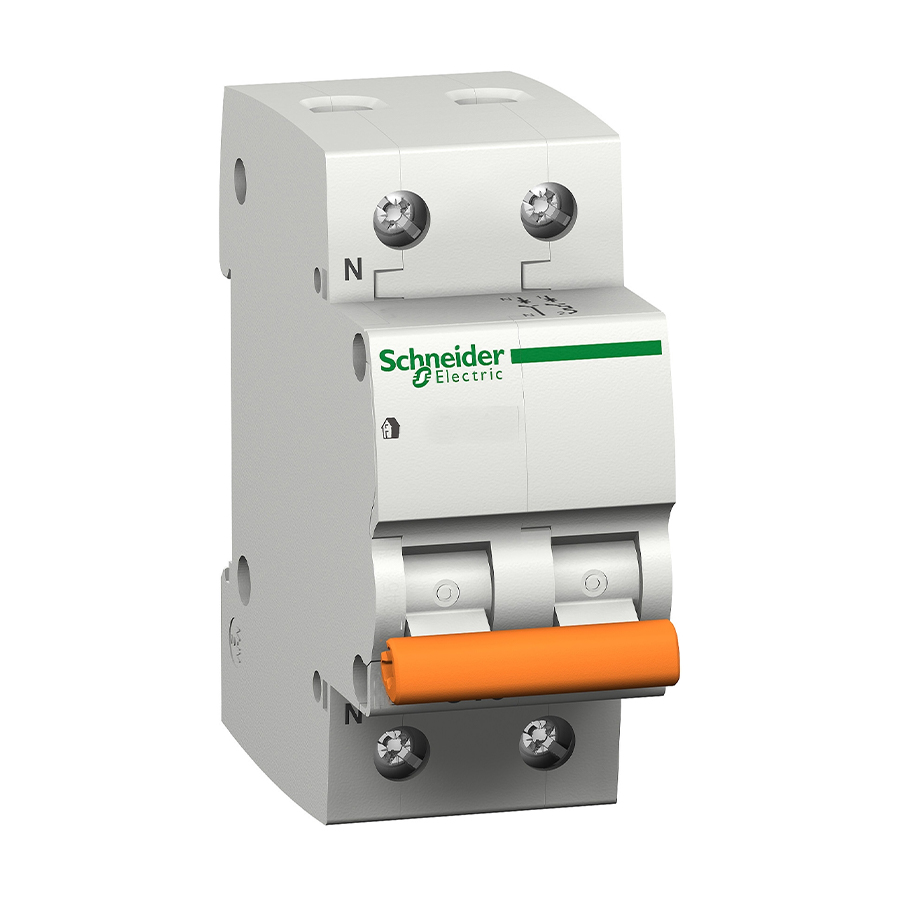

Автоматичний вимикач ВА63 1П + Н 32A C Schneider Electric Schneider Electric 12030-1

Принцип роботи

Однополюсний + N автоматичний вимикач Schneider Electric серії ВА63 служить для захисту електричних ланцюгів змінного струму від перевантаження і короткого замикання. Спеціалізується для застосування в офісних будівлях, торгових центрах, виробництвах невеликого масштабу, житлово-комунальних секторах і приватних будинках.

Пристрій пройшов всі перевірки і тестування якості соотвественно стандартам МЕК 60529, IEC 60898-1 і IEC 60529, має статус Грін Преміум продукту, так як не містить особливо небезпечних речовин згідно з декларацією REACh і директиви EC RoHS.

Технічні характеристики

електричні:

– Частота мережі: 50/60 Гц;
– Номінальна робоча напруга: 230 В змінний струм 50/60 Гц;
– Номінальний струм: 32 А;
– Крива відключення: С;
– Тип полюса: 1P + N;
– Кількість захищених полюсів: 1;
– Положення нейтрали: зліва;
– Технологія расцепителя: термомагнітний;
– Тип напруги живлення: АС;
– Здатність, яка відключає: Icn 4500 A;
– Номінальна робоча відключає здатність 4500 kA 100% x Icn;
– Зносостійкість: хутро. 20 000;
– Індикатор наявності напруги: аварійне спрацювання;
– Межа електромагнітного відключення: 5 … 10 x In;
– Тип мережі: змінний струм;
– Область застосування: розподіл.

механічні:

– Глибина встановленого пристрою: 78,5 мм;
– Висота встановленого пристрою: 81 мм;
– Ширина встановленого пристрою: 36 мм;
– Крок 9 мм: 4;
– Монтаж: DIN-рейка;
– Виконання монтажу: замикається;
– З’єднання – клеми:
– Зажим тунельного типу (верхня або нижня) 1-35 мм² жорсткий;
– Зажим тунельного типу (верхня або нижня) 1-25 мм² гнучкий;
– Момент затягування: 3,5 Нм (зверху/знизу);
– Довжина зачистки проводів: 14 мм (верхнє/нижнє з’єднання);
– Ступінь захисту: IP20, IP40 (модульний шафа);
– Колір білий;
– Діапазон робочих температур: -25 ° С до + 60 ° С;
– Температура зберігання/транспортування: -40 до 70 ° C;
– Відносна вологість: 95% при 55 ° C;
– Ступінь забруднення середовища: 2;
– Не містить токсичних важких металів і ртуті;
– Вага: 0,19 кг.
