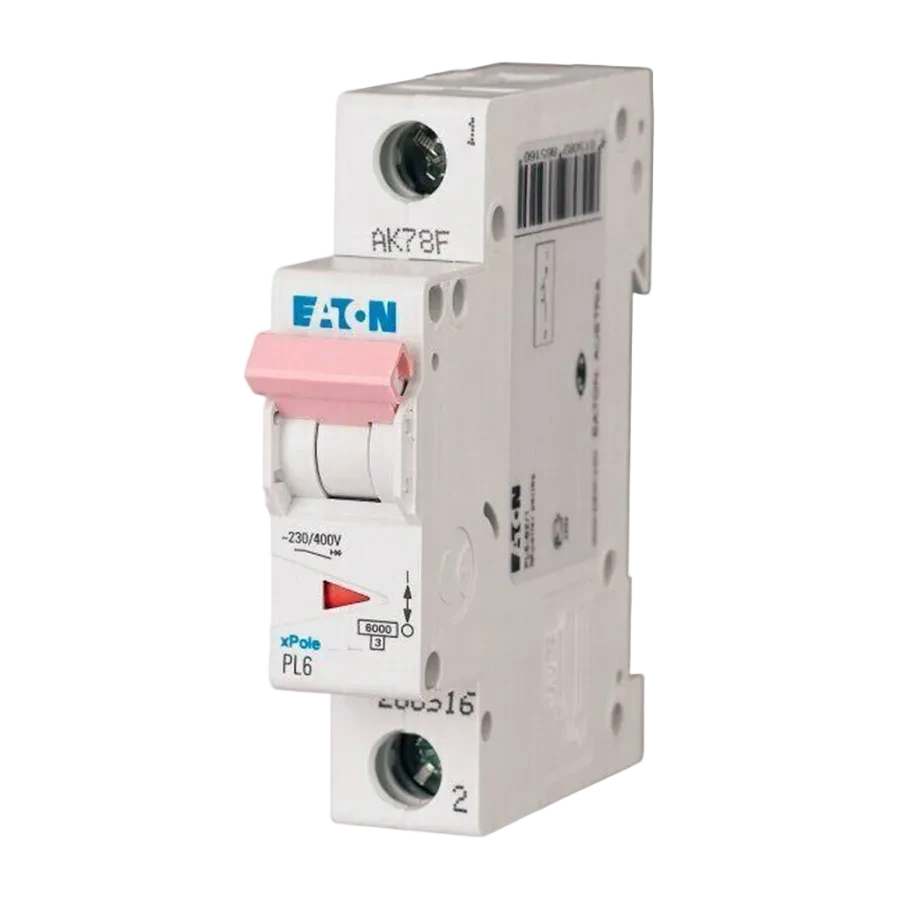

Автоматичний вимикач PL6 1п 16А C 6кА Eaton Eaton 11918

<![CDATA[

Принцип роботи

Автоматичний вимикач Eaton належить до базової серії автоматичних вимикачів PL6 для захисту ланцюгів від струму перевантаження та короткого замикання.

Подібні пристрої служать для автоматичного роз'єднання ланцюга від мережі живлення при перевищенні струму певної максимальної величини і виникненні струмів короткого замикання, а також для з'єднання ланцюга з мережею живлення або її роз'єднання вручну.

Великою перевагою цього безпечного, мініатюрного і універсального пристрою є оснащеність направляючої, яку можна безпечно підключати до висновків, а також сумісність зі стандартною вилочний або штирьовий шинами, які можуть бути встановлені як зверху, так і знизу.

Технічні особливості:

- Індикатор положення контактів: червоний/зелений;
- Висока селективність між автоматичним вимикачем і додатковим запобіжником, завдяки обмеженню протекшей енергії;
- Можливість вибору вступних/вивідних затискачів;
- Передбачено для застосувань до 48 В DC;
- Система безпечного підключення;
- Довільний положення при монтажі;
- Захист затискачів від дотику;
- Можливість монтажу додаткових аксесуарів;
- Характеристики відключення: C;
- Подвійна функція зажимів (болтової/хомутне) зверху і знизу.

Технічні характеристики

• Змінний струм: 230/400 В
• Клас селективності: 3
• Номінальний піковий перенапруження: 4 кВ (1,2/50 мкс
• Здатність, яка відключає: 6 кА EN 60898
• Довільна сторона підключення до мережі: зверху/знизу
• Номінальна напруга: 48 В (на полюс)
• Висота вирізу в захисній панелі: 45 мм
• Висота нижньої частини пристрою: 80 мм
• Ширина приладу
• 17,5 мм на полюс
• 26,3 мм: пристрій 1 полюс + нейтраль (1,5 модуля)
• Затискачі: болтові/хомутне
• Захист затискачів від дотику пальцями і руками
• Товщина сполучної шини: 0,8 - 2 мм
• Положення при монтажі: довільне
