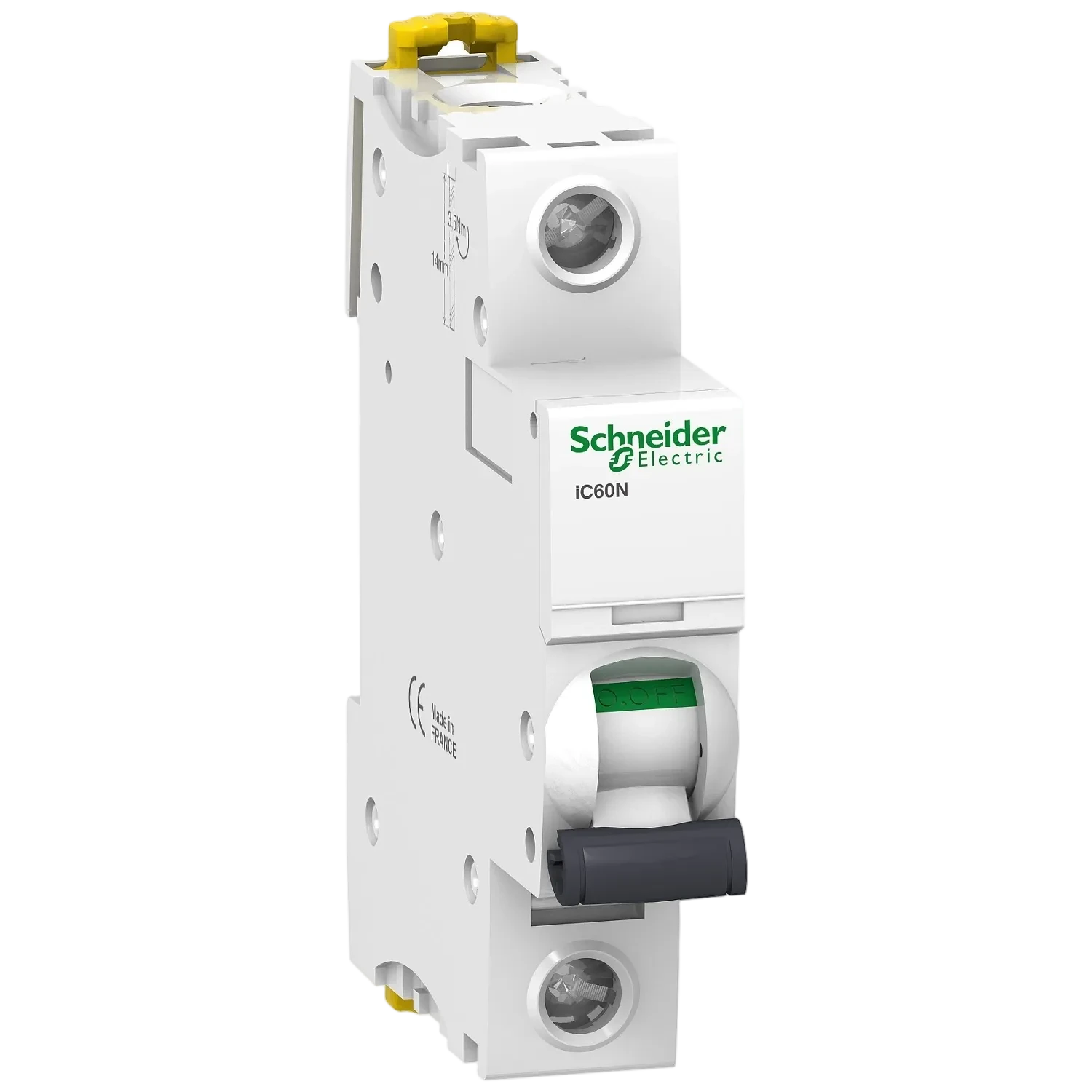

Автоматичний вимикач iC60N 1P 10A C Schneider Electric Schneider Electric 12047-1

Принцип роботи

Однополюсний автоматичний вимикач Schneider Electric серії Acti 9 служить для захисту електричних ланцюгів змінного струму від перевантаження і короткого замикання. Спеціалізується для застосування в офісних будівлях, торгових центрах, виробництвах невеликого масштабу, житлово-комунальних секторах і приватних будинках.

Пристрій пройшов всі перевірки і тестування якості соотвественно стандартам EN 60947-2, IEC 60898-1 і IEC 60529, має статус Грін Преміум продукту, так як не містить особливо небезпечних речовин згідно з декларацією REACh і директиви EC RoHS.

Технічні характеристики

електричні:

– Частота мережі: 50/60 Гц;
– Номінальна напруга ізоляції: 500 В змінний струм 50/60 Гц;
– Номінальний струм: 10 А;
– Крива відключення: С;
– Тип полюса: 1P;
– Кількість захищених полюсів: 1;
– Технологія расцепителя: термомагнітний;
– Категорія застосування: А;
– Здатність, яка відключає:
– 6000 A Icn при 230 В AC 50/60 Гц;
– 10 кА Icu в 60 … 72 В постійний струм;
– 15 кА Icu в 12 … 60 В постійний струм;
– 10 кА Icu в 220 … 240 В змінний струм 50/60 Гц;
– 36 кА Icu в 12 … 60 В змінний струм 50/60 Гц;
– 20 кА Icu в 100 … 133 В змінний струм 50/60 Гц;
– Номінальна робоча відключає здатність:
– 27 кА 75% – 12 … 60 В змінний струм 50/60 Гц;
– 7,5 кА 75% – 220 … 240 В змінний струм 50/60 Гц;
– 15 кА 75% – 100 … 133 В змінний струм 50/60 Гц;
– 6000 А 100% – 230 В змінний струм 50/60 Гц;
– 10 кА 100% – 72 V Постійний струм;
– 15 кА 100% – 12 … 60 В Постійний струм;
– Зносостійкість: ел. 10 000, хутро. 20 000;
– Індикатор наявності напруги: індикатор спрацьовування;
– Номінальна імпульсна витримується напруга: 6 кВ;
– Межа електромагнітного відключення: 8 x In +/- 20%;
– Тип мережі: змінний струм/постійний струм;
– Клас обмеження: 3;
– Індикатор положення контакту;
– Відповідає вимогам по ізоляції;
– Область застосування: розподіл.

механічні:

– Глибина встановленого пристрою: 78,5 мм;
– Висота встановленого пристрою: 85 мм;
– Ширина встановленого пристрою: 18 мм;
– Крок 9 мм: 2;
– Монтаж: DIN-рейка;
– Виконання монтажу: стаціонарний;
– З’єднання – клеми:
– Зажим тунельного типу (верхня або нижня) 1-25 мм² жорсткий;
– Зажим тунельного типу (верхня або нижня) 1-16 мм² гнучкий;
– Момент затягування: 2 Нм (зверху/знизу);
– Довжина зачистки проводів: 14 мм (верхнє/нижнє з’єднання);
– Ступінь захисту: IP20;
– Категорія перенапруги: IV;
– Колір білий;
– Діапазон робочих температур: -25 ° С до + 60 ° С;
– Температура зберігання/транспортування: -40 до 70 ° C;
– Відносна вологість: 95% при 55 ° C;
– Ступінь забруднення середовища: 3;
– Не містить ртуті;
– Вага: 0,215 кг.
