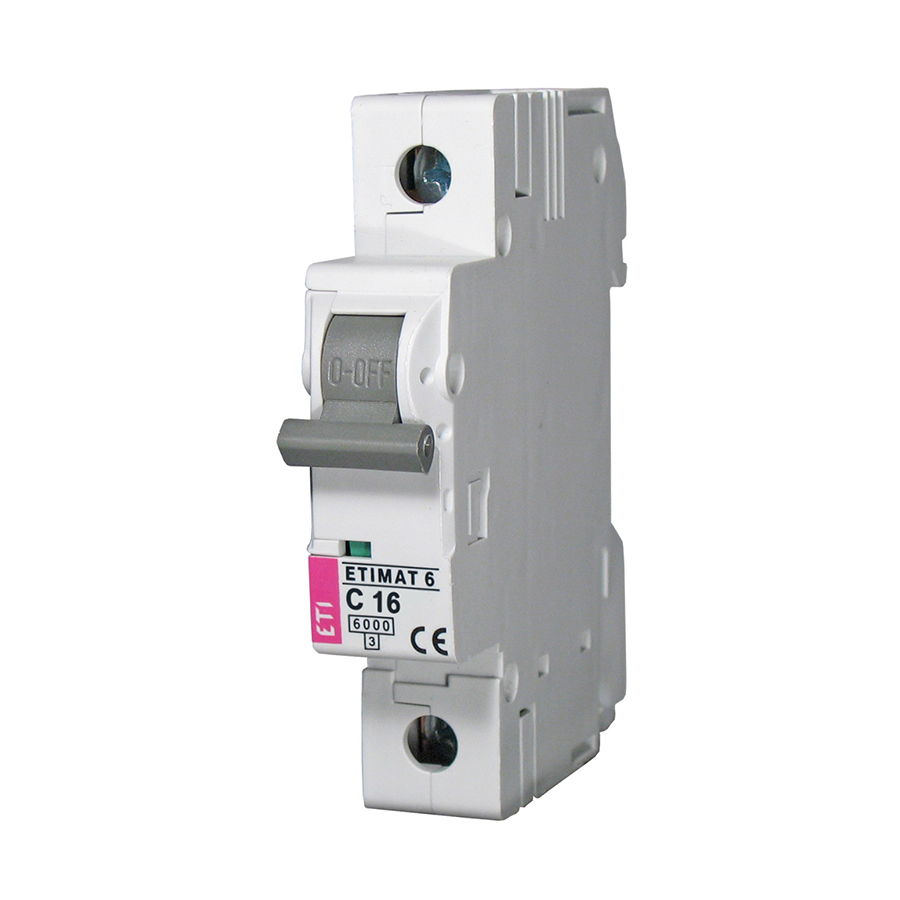

Автоматичний вимикач ETIMAT 6 1p C 16А (6 kA) ETI ETI 11941

Принцип роботи

Однополюсний автоматичний вимикач ETI належить до серії автоматичних вимикачів ETIMAT 6 для захисту електричних ланцюгів змінного струму від перевантаження і короткого замикання. Спеціалізується для застосування в офісних будівлях, торгових центрах, виробництвах невеликого масштабу, житлово-комунальних секторах і приватних будинках.

Пристрій відповідає нормам і стандартам IEC 60898, EN 60898, IEC 60947-2.

Технічні особливості:

– Індикація On/Off на рукоятці;
– Можливість пломбування в положенні On/Off;
– Червоний – зелений індикатор положення контактів;
– Захист клем від випадкового дотику;
– Одночасне підключення шини живлення і провідника (зверху/знизу);
– Тип кріплення на шину: ТН 35;
– Можливість монтажу додаткових аксесуарів;
– Характеристики відключення: C;
– Електромагнітний расцепитель, що захищає від короткого замикання;
– Тепловий расцепитель – захист від перевантажень.

Технічні характеристики

електричні:

– Номінальна частота: 50/60 Гц;
– Змінний струм: 230/400 В;
– Номінальний струм: 16 А;
– Клас обмеження енергії: 3;
– Крива відключення: C;
– Номінальний піковий перенапруження: 4 кВ (1,2/50 мкс;
– Номінальна напруга ізоляції: 500 В;
– Довгочасність комутаційних циклів: електро. 8000, хутро. 20 000;
– Номінальна напруга: 60 В (на полюс).

механічні:

– Силові контакти покриті сріблом;
– Усі струмопровідні частини зроблені з міді;
– Ширина приладу: 17,6 мм на полюс;
– Ступінь захисту: IP20;
– Дугогасительная камера складається з 12 пластин;
– Захист затискачів від дотику пальцями і руками;
– Керамічна ізолює перегородка;
– Перетин затискачів: 1-25 мм ², макс. 3 Нм;
– Комбінований механізм скидання;
– Монтаж: на шину TH 35 (EN 60715, EN 50022);
– Стандарти: IEC 60898, EN 60898, IEC 60947-2;
– Випробування на вібростійкість (IEC 60068-2-7);
– Діапазон робочих температур: -25 ° C …. + 50 ° C.
