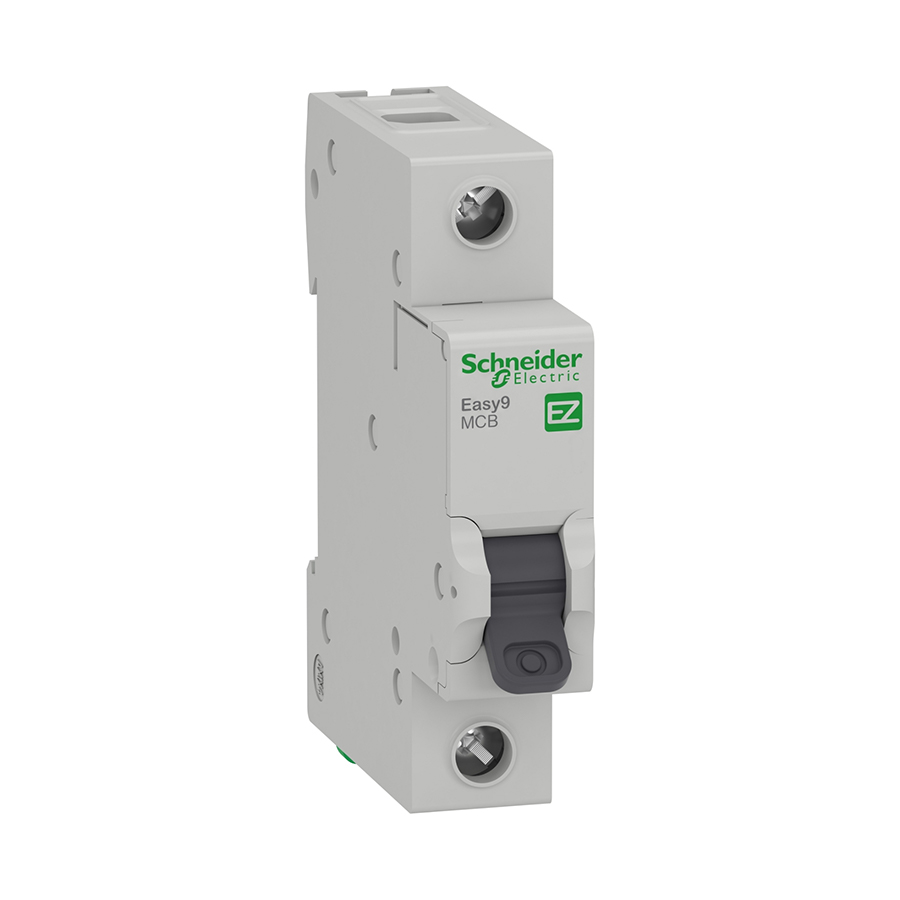

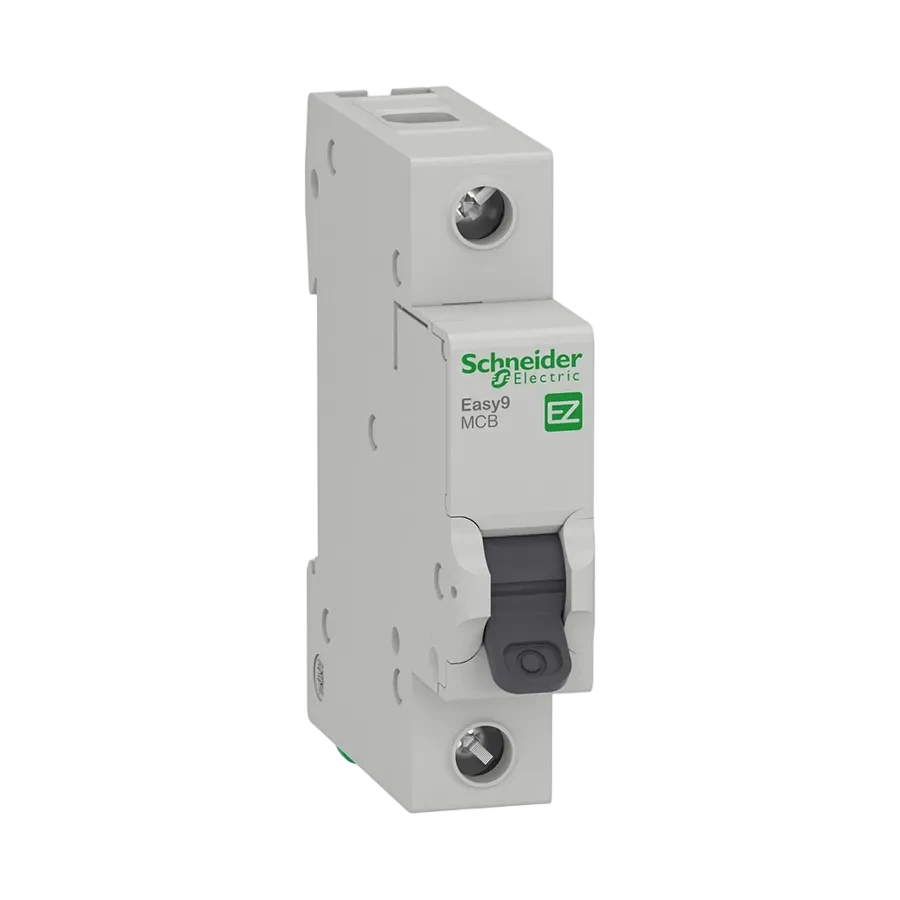

Автоматичний вимикач Easy9 1P 16A хар-ка C 4,5кА Schneider Electric Schneider Electric 12012

Принцип роботи

Однополюсний автоматичний вимикач Schneider Electric серії Easy9 служить для захисту електричних ланцюгів змінного струму від перевантаження і короткого замикання. Спеціалізується для застосування в офісних будівлях, торгових центрах, виробництвах невеликого масштабу, житлово-комунальних секторах і приватних будинках.

Пристрій пройшов всі перевірки і тестування якості соотвественно європейським стандартам IEC 60898-1 і IEC 60529, має статус Грін Преміум продукту, так як не містить особливо небезпечних речовин згідно з декларацією REACh і директиви EC RoHS.

Технічні характеристики

електричні:

– Частота мережі: 50 Гц;
– Номінальна робоча напруга: 230 В змінний струм 50 Гц;
– Номінальний струм: 16 А;
– Крива відключення: С;
– Тип полюса: 1P;
– Кількість захищених полюсів: 1;
– Технологія расцепителя: термомагнітний;
– Тип напруги живлення: АС;
– Здатність, яка відключає:
– 4500 A Icn при 230 В AC 50/60 Гц;
– 4500 A Icn при 400 при AC 50/60 Гц;
– Номінальна робоча відключає здатність: 4,5 кА 100% Icn в 230 В змінний струм 50/60 Гц;
– Зносостійкість: електро. 4000, хутро. 10 000;
– Номінальна напруга ізоляції: 500 В AC 50/60;
– Номінальна імпульсна витримується напруга: 4 кВ;
– Межа електромагнітного відключення: 5 … 10 x In;
– Тип мережі: змінний струм;
– Область застосування: розподіл.

механічні:

– Глибина встановленого пристрою: 66,5 мм;
– Висота встановленого пристрою: 81 мм;
– Ширина встановленого пристрою: 18 мм;
– Крок 9 мм: 2;
– Монтаж: DIN-рейка;
– Виконання монтажу: замикається;
– З’єднання – клеми:
– Зажим тунельного типу (верхня або нижня) 1-25 мм² жорсткий;
– Зажим тунельного типу (верхня або нижня) 1-16 мм² гнучкий;
– Момент затягування: 2 Нм (зверху/знизу);
– Ступінь захисту: IP20;
– Колір сірий;
– Діапазон робочих температур: -25 ° С до + 60 ° С;
– Температура зберігання/транспортування: -40 до 85 ° C;
– Відносна вологість: 95% при -25 до 60 ° C;
– Ступінь забруднення середовища: 2;
– Не містить токсичних важких металів і ртуті;
– Вага упаковки: 96 м
