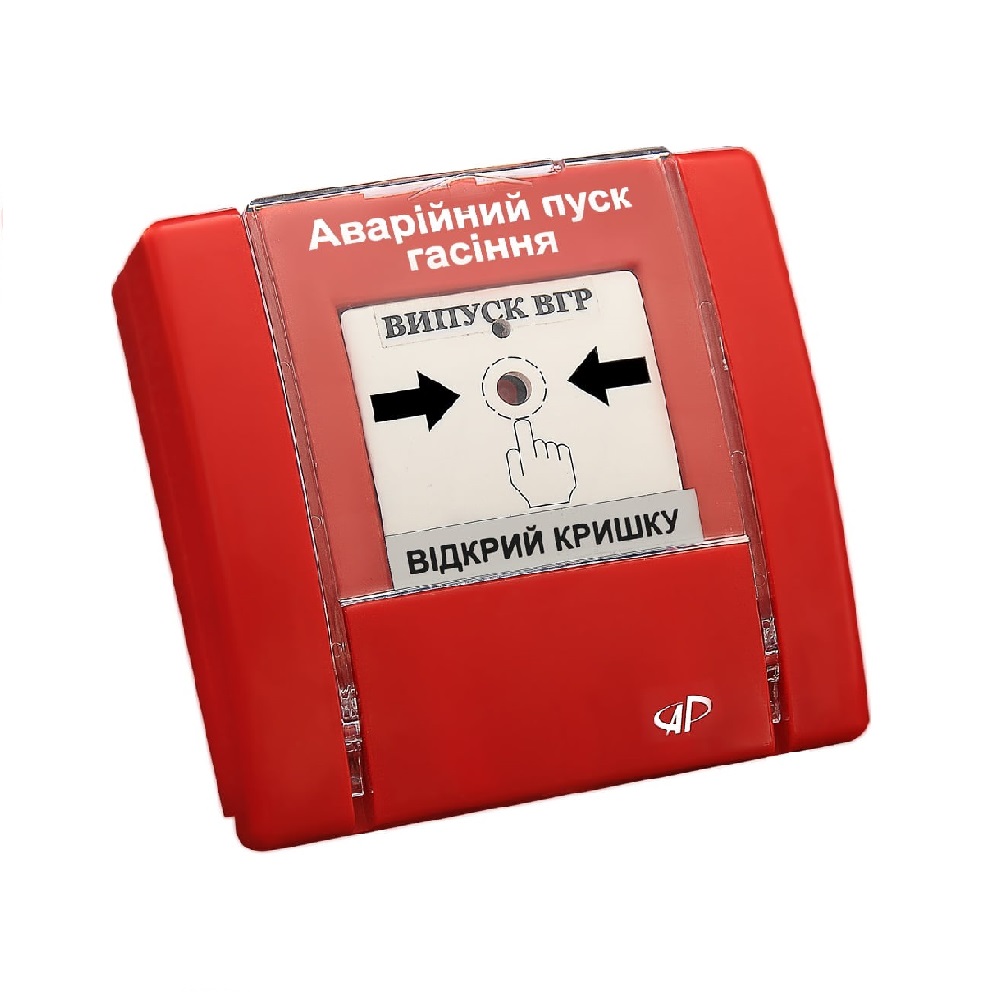

Аварійний пуск гасіння РУПД-09-R-О-N-1 Артон 1669

Принцип роботи

Пристрій ручного управління пожежогасінням, димовидаленням і інший автоматикою (далі РУПД) являє собою пристрій, призначений для ручного включення режимів в приладах приймально-кнтрольних пожежних і управління ВЕКТОР-1 “та інших. РУПД встановлюються в закритих приміщеннях різних будівель і споруд.

РУПД розрахований на безперервну цілодобову роботу по двох або трипровідні шлейфу пожежної сигналізації (далі ШПС) з номінальною напругою живлення ШПС 12 В або 24 В.

РУПД мають індикатор стану – червоний світлодіод, розташований в центрі робочого поля (клавіші). Черговий режим або початковий стан індукується миготливим індикатором, а спрацювання або натискання – світиться постійно.

РУПД можуть мати індикатор режиму (стану) приладу – синій світлодіод, розташований в нижньому лівому куті лицьового боку. Цей індикатор має напис з режимом або станом, яке індукується. Живлення цього індикатора здійснюється окремим шлейфом.

Технічні характеристики

• Діапазон напруг живлення: 9 ÷ 30 В;
• Струм споживання черговому режимі при максимальній напрузі живлення 30В:
  – по ланцюгу «-ШПС»: не більше 50 мкА;
  – по ланцюгу «-24В»: не більше 500 мкА;
• Струм споживання в режимі «Включено» встановлюється зовнішнім резистором в діапазоні значень: 2 ÷ 20 мА;
• Внутрішній опір в режимі «Включено» по ланцюгу «ШПС» при струмі 20мА: не більше 500 Ом;
• Зусилля, необхідне для включення пристрою (натискання клавіші): 22,5 ± 2,5 Н;
• Габаритні розміри: не більше 102 × 102 × 38 мм;
• Маса: не більше 0,12 кг;
• Середній термін служби: не менше 10 років.
