Реле напруги Новатек RNPP-302M1 (NTRNP302М)

RNPP-302М1 — це електронний пристрій, призначений для захисту трифазного обладнання від основних порушень у мережі, таких як:

• Вихід напруги за межі допустимих значень.

• Порушення черговості фаз або їх залипання.

• Втрата однієї з фаз (неповнофазність) або значна асиметрія напруги між фазами.

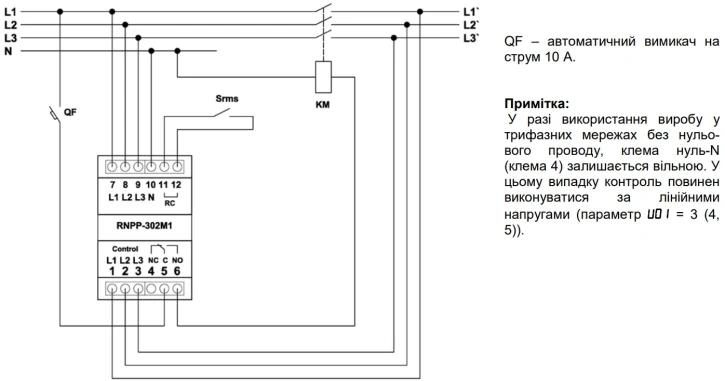

Реле забезпечує вимірювання діючих значень фазної та лінійної напруги в мережах із глухозаземленою або ізольованою нейтраллю. Воно керує котушкою зовнішнього магнітного пускача, який комутує живлення навантаження.

Крім основних функцій захисту, RNPP-302М1 також здійснює контроль стану силових контактів магнітного пускача — як до, так і після увімкнення навантаження, що дозволяє виявити несправності, такі як підгоряння чи злипання контактів.

Режими роботи (незалежні):

• Реле обриву фаз (без контролю рівня напруги).

• Реле мінімальної напруги.

• Реле максимальної напруги.

• Повнофункціональне реле напруги.

Функціональність та індикація:

RNPP-302М1 відображає:

• Поточне значення фазної або лінійної напруги.

• Аварійний стан мережі.

• Стан реле навантаження (ввімкнене / вимкнене).

• Тип виявленої аварії.

Основні переваги:

• Підключення через магнітний пускач.

• Контроль справності контактів пускача до й після подачі навантаження.

• Сегментний дисплей для чіткої індикації параметрів та аварій.

• Сумісність з мережами з глухозаземленою або ізольованою нейтраллю.

• Чотири незалежні режими роботи для адаптації до різних умов експлуатації.

Сфера застосування:

• Моніторинг фазних і лінійних напруг у трифазних електромережах.

• Захист трифазного (або в деяких випадках однофазного) обладнання від:

  • Перевищення чи зниження напруги;

  • Неправильного чергування фаз або їх злипання;

  • Неповнофазності;

  • Асиметрії напруги.

• Захист обладнання в трифазних мережах без нульового проводу.

Технічні можливості:

• Вимірювання та контроль діючого значення напруги по фазах і лініях.

• Виявлення неправильного порядку фаз та їх залипання.

• Контроль наявності всіх трьох фаз та симетрії напруги.

• Оцінка стану силових контактів магнітного пускача до і після активації навантаження.

• Відключення навантаження через розрив ланцюга живлення пускача у разі аварії (із заданим часом спрацювання).

• Моніторинг стану мережі після аварії з автоматичним повторним включенням при нормалізації напруги (із заданою затримкою).

• Повна візуалізація всіх типів аварій та відмов перемикання силових контактів.
