Патч-панель CMS 48, SC Duplex/LC Quad, 1U, 4xPG11 (UA-FOP24SCD-G)

Сіра оптична патч-панель на 24 порти SC Duplex або LC Quad серії FOP призначена для організації зварних з'єднань одномодового (SingleMode) або багатомодового (MultiMode) оптичного волокна, а також для захисту зварного з'єднання від механічних пошкоджень. Найчастіше оптичний кабель з'єднують з пігтейлом, роз'єм якого підключають в SC або LC адаптер, але можливе і прохідне зварювання, коли частина ВО волокон виводитися на лицьову частину панелі, а інша частина зварюється далі до наступної точки комутації. ВО панель виготовлена ​​під серверні шафи і стійки шириною 19", монтажна висота 1U. Зменшена глибина корпусу в 223 мм дозволяє уникнути значного вигину волоконно-оптичного кабелю при установці в шафу з невеликою глибиною, запобігаючи тим самим затухання сигналу при тестуванні рефлектометром або оптичним вимірювачем потужності.

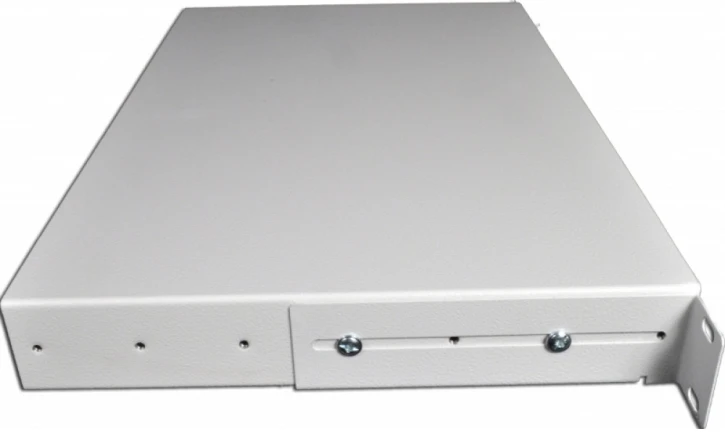

ODF панель CMS на 24 адаптера виготовлена ​​зі сталі 1 мм, що дозволяє витримувати навантаження підведених оптичних кабелів без деформації в 19-ти дюймових направляючих. Корпус пофарбований сірою порошковою фарбою захищаючи його від корозії, що дозволяє виробнику давати розширену гарантію на продукцію. На основі корпусу розташоване універсальне кріплення під сплайс-касету на 12 або 24 з’єднання. Оптична патч-панель вміщує до чотирьох касет по 24 волокна, що відповідає 96-й зварюванням. Є можливість регулювати глибину установки волоконно-оптичних адаптерів SC дуплекс і LC квадро в трьох положеннях. Для доступу до сплайс-касети, пігтейлів і адаптерів не потрібно виймати ВО панель з направляючих, досить відкрити два пластикових кріплення і витягти її основу під кутом 30°, що дозволяє виконати огляд або збільшення зварних з'єднань без відключення оптичних патч-кордів та демонтажу панелі. Завдяки боковим тримачам установчу глибину ODF патч-панелі можна регулювати щодо вертикальних напрямних (реків) виносячи або ховаючи її за них в діапазоні п'яти сантиметрів. Якщо реки встановлені дуже близько до дверей серверної шафи і оптичні патч-корди розміщені впритул до них, можна засунути панель в глиб шафи, запобігаючи тим самим залом патч-кордів. Патч-панель універсальна і розрахована на установку SM (одномод) і MM (мультимод) адаптерів.

Ключові особливості лінійки FOP:

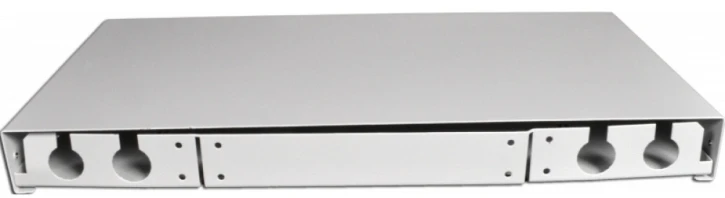

• 4 кабельних вводи (4xPG11) і один збільшений кабельний ввід для можливості введення патч-кордів або оптичних кабелів під плавним кутом;

• висічка для фіксації кабелю розташована точно навпроти кабельних вводів;

• лицьова частина висувається і фіксується під кутом 30 градусів, дозволяючи виконати зварювання без демонтажу оптичної панелі з напрямних 19";

• нова покращена формула фарби (дрібна матова шагрень);

• для версії SC Duplex і LC Quad передбачена монтажна планка, до якої встановлюються адаптери з можливістю регулювати глибину в трьох положеннях;

• нанесена нумерація портів;

• фіксація патч-панелей за допомогою пластикових засувок;
